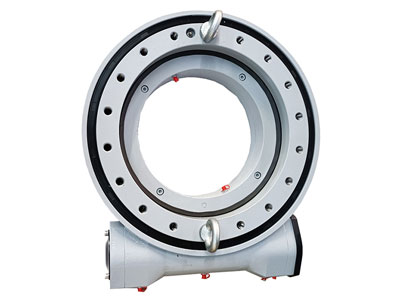

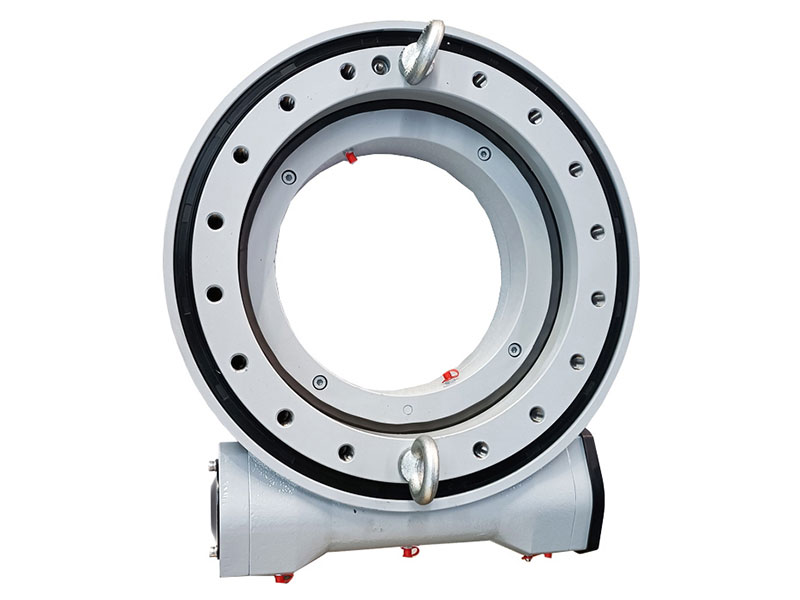

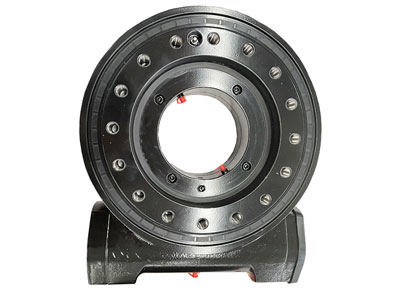

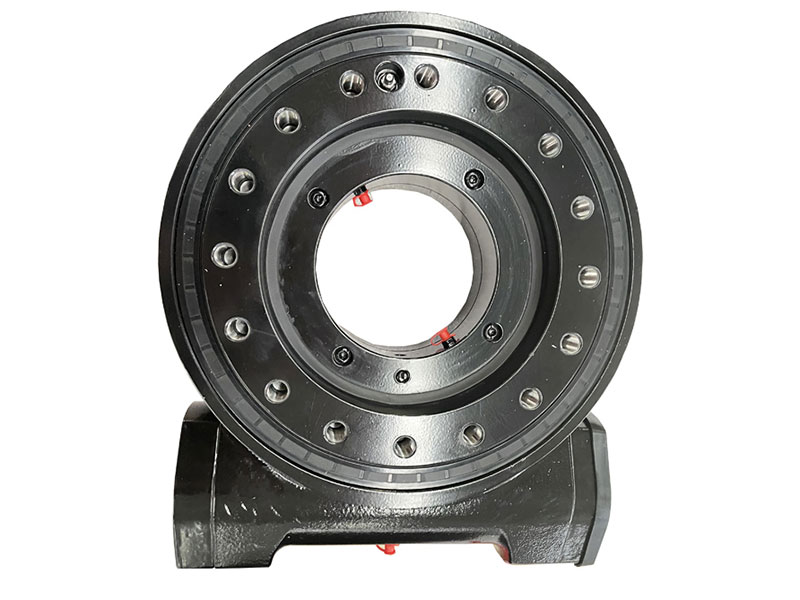

محرك الدوران من سلسلة WEA
محرك الدوران من سلسلة WEA هو منتج دوران جديد، يُعرف أيضًا باسم مخفض الدوران. يتكون عادةً من دودة، ومحمل دوران، وغلاف، ومهايئ محرك، وغطاء نهاية ومكونات أخرى. باستخدام محمل الدوران كمكون أساسي، يمكن لمحرك الدوران تحمل القوة المحورية والقوة الشعاعية وعزم الإمالة في وقت واحد. بالمقارنة مع محرك الدوران من سلسلة SE، تتميز سلسلة WEA بمزايا أداء حماية أفضل، وعزم نقل أكبر، ومقاومة أفضل للصدمات، وعمر خدمة طويل.
يتم تطبيق محرك الدوران من سلسلة WEA على نطاق واسع في الأجزاء الدوارة نسبيًا من الآلات ومجال الطاقة الشمسية، بما في ذلك نظام التتبع الشمسي، والهيكل الدوار لآلات العمل الجوي، ورافعة الشاحنة، ومثقاب الصخور، وآلة الحفر، وآلة الإمساك بالأخشاب.
| الموديل | |
|
|
|
|
|
| عزم الخرج المقدر (كيلو نيوتن متر) |
8 | 9.5 | 10.8 | 12.96 | 28.7 | 34.2 |
| عزم الإمالة (كيلو نيوتن متر) |
33.9 | 54.3 | 67.8 | 135.6 | 203 | 310 |
| الحمل المحوري الساكن (كيلو نيوتن) |
550 | 725 | 920 | 1110 | 1595 | 1850 |
| الحمل الشعاعي الساكن (كيلو نيوتن) |
205 | 270 | 343 | 414 | 596 | 690 |
| الحمل المحوري الديناميكي (كيلو نيوتن) |
130 | 180 | 220 | 268 | 340 | 440 |
| الحمل الشعاعي الديناميكي (كيلو نيوتن) |
110 | 140 | 190 | 220 | 270 | 320 |
| عزم التثبيت (كيلو نيوتن متر) |
38.7 | 43 | 48 | 72.3 | 105.8 | 158.3 |
| نسبة التروس | 62:1 | 79:1 | 86:1 | 104:1 | 90:1 | 104:1 |
| سرعة الخرج (دورة/دقيقة) |
＜3 | ＜3 | ＜3 | ＜2 | ＜1.5 | ＜1.5 |
| تروس ذاتية القفل | نعم | نعم | نعم | نعم | نعم | نعم |
| الوزن (كجم) |
53 | 66.8 | 75 | 96 | 172 | 202 |
تشمل مجموعة منتجاتنا محامل دقيقة بأبعاد تتراوح من Ø 100 مم إلى Ø 1490 مم.
-

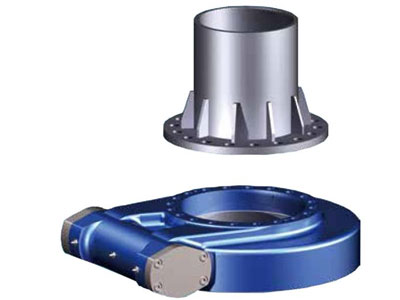

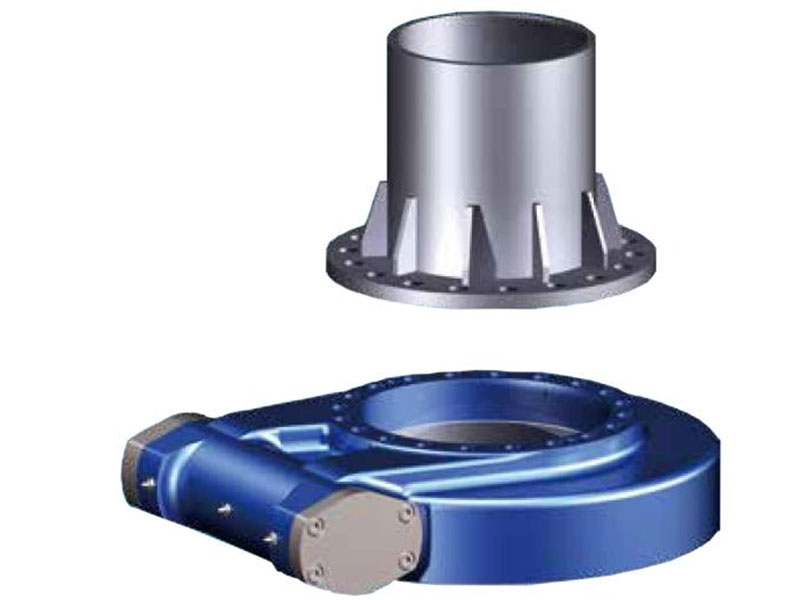

تركيب أفقي
في تطبيقات الطاقة الشمسية، يوصى بتركيب محركات الدوران مقلوبة على محور السمت لحماية أفضل وإضافة حماية لمحور الارتفاع.
-

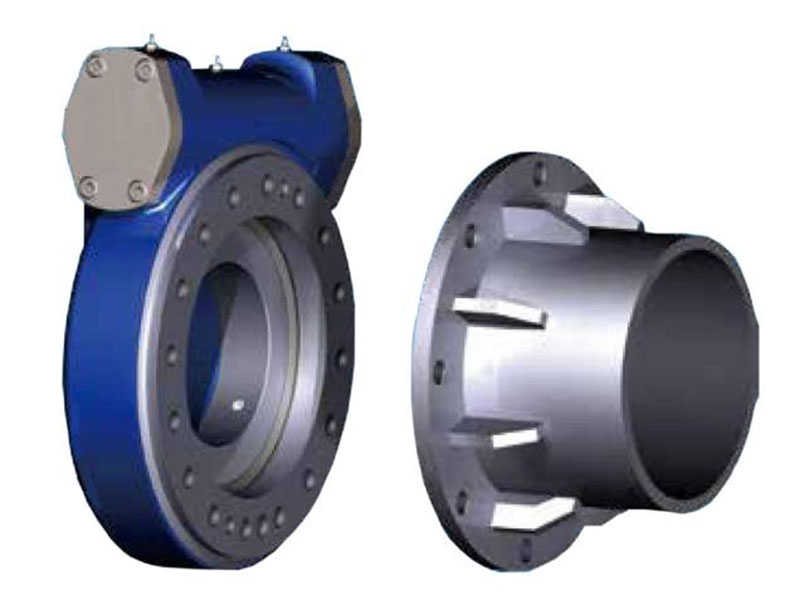

تركيب رأسي
في تطبيقات الطاقة الشمسية، يوصى بتركيب محركات الدوران بالرجوع إلى الرسم المرفق لحماية أفضل.
