محمل أسطواني متقاطع أحادي الصف

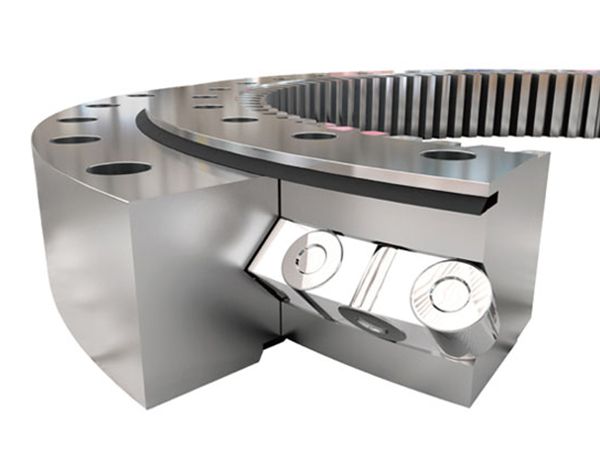

يتكون المحمل الأسطواني المتقاطع أحادي الصف من حلقتين، وهو مصمم بهيكل مدمج، ووزن خفيف، ودقة عالية، وخلوص تجميع صغير. يتم ترتيب البكرات بشكل متقاطع واحدة تلو الأخرى، مما يمكن المحمل الدوار من تحمل أحمال محورية وشعاعية وعزوم إمالة عالية. المحمل الأسطواني المتقاطع أحادي الصف مناسب لمعدات الرفع والآلات الهندسية الأخرى.
- القطر الخارجي: 602 مم ~ 4726 مم
- قطر البكرة: 25 مم ~ 50 مم
- الحمل المقدر: 104 كيلو نيوتن ~ 1980 كيلو نيوتن
- نطاق القطر الخارجي: 100 مم إلى 15000 مم
- مادة الحلقة: 42CrMo / 50Mn / C45
- مادة الكرة/البكرة: GCr15
- مادة القفص: فولاذ 20 أو سبائك ألومنيوم مصبوب ZL102
- مادة الفاصل: نايلون 6 / نايلون 66
- صلابة التقسية للمجرى: HRC55-62

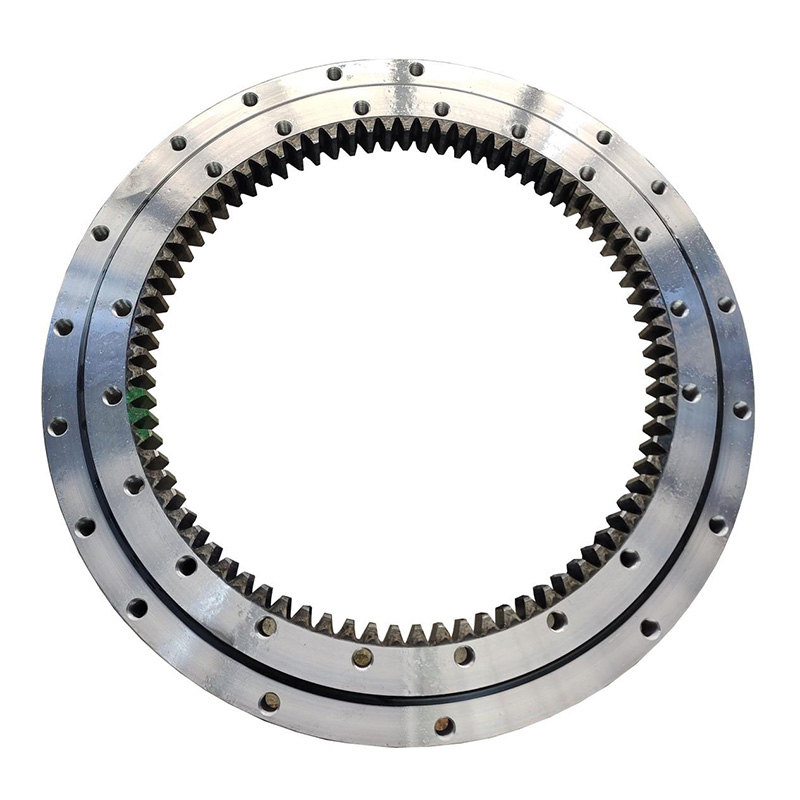

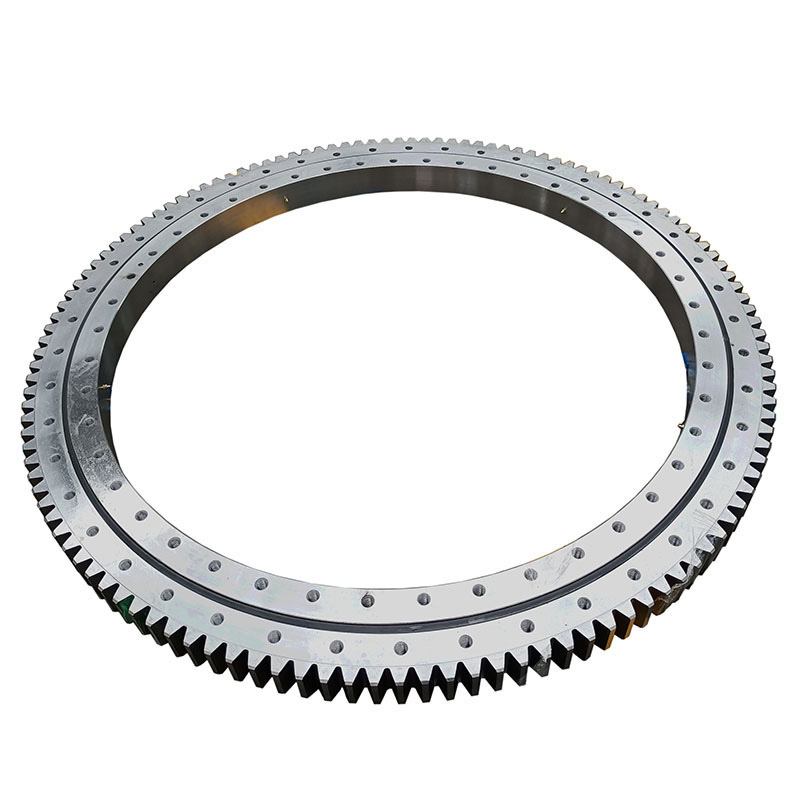

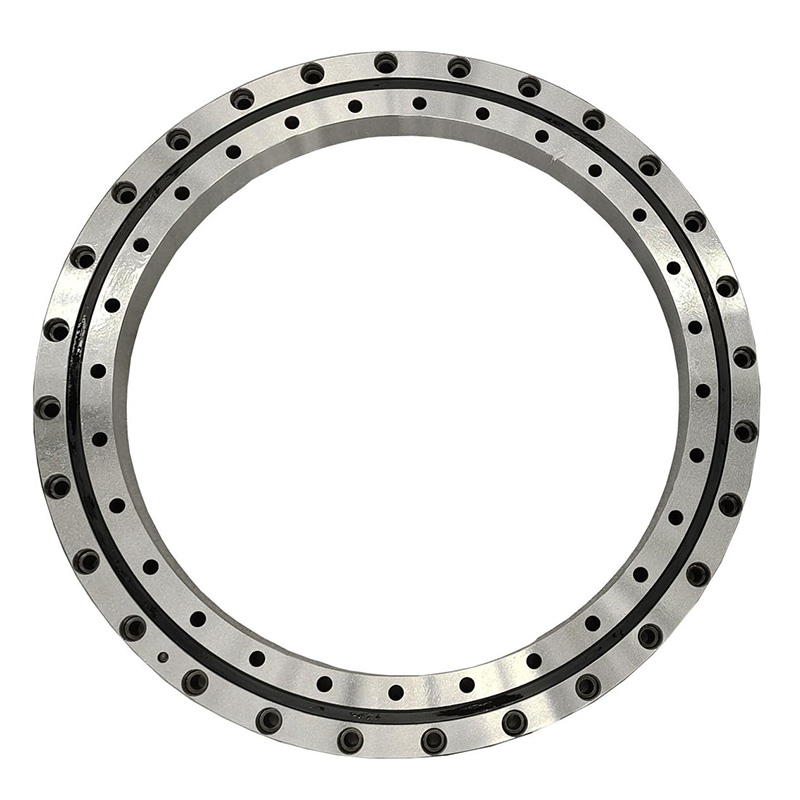

- نوع الترس: بدون تروس، تروس داخلية، تروس خارجية
- رافعة
- آلات البناء
- منتجات عسكرية

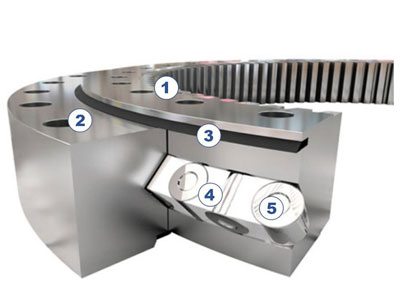

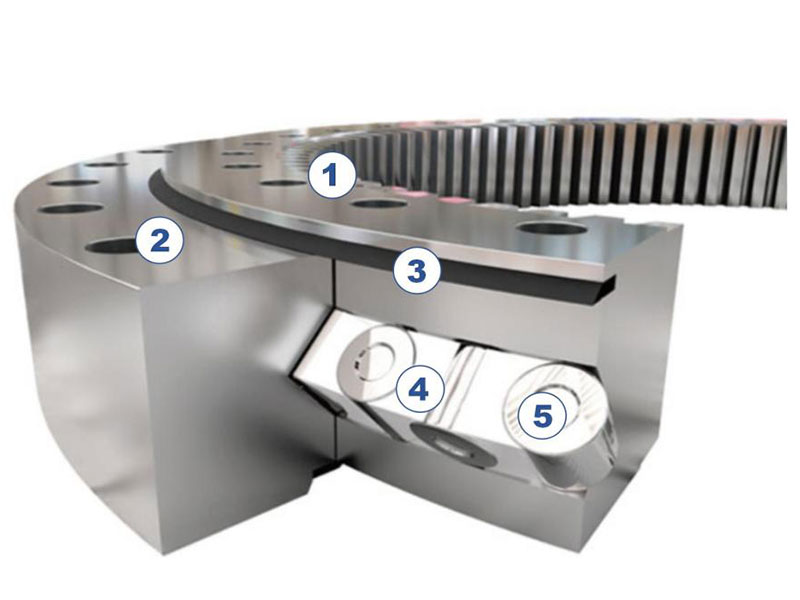

- 1 الحلقة الداخلية
- 2 الحلقة الخارجية
- 3 الختم
- 4 الفاصل
- 5 الكرة/البكرة
إحكام المحمل الدوار، من ناحية، هو لمنع تسرب الشحم المعبأ، ومن ناحية أخرى، هو لمنع الغبار الخارجي والشوائب والرطوبة من غزو الجزء الخارجي من المحمل والتأثير على عمله. حلقة الختم لمحمل ZZ الدوار مصنوعة من مادة مطاط النتريل، وهي مقاومة لدرجات الحرارة العالية والتآكل.
أسطح مجاري المحامل مقساة، حيث تصل صلابة التقسية إلى HRC55-62، مما يضمن أن عمق التصلب الفعال مؤهل.
نظرًا للحاجة إلى نقل القوة، تحتوي محامل الدوران عادةً على أسنان على إحدى الحلقات. تخضع التروس عمومًا للتطبيع أو التقسية والتلطيف. اعتمادًا على التطبيق، يمكن أيضًا تقسية التروس بالكامل أو تقسية الأسنان بشكل منفرد بالحث. يمكن تقسيم التقسية بالحث للأسنان الفردية إلى تقسية كاملة للأسنان وتقسية أقدام الأسنان (الجوانب والقاعدة).
تقسية كاملة للأسنان
تقسية جوانب الأسنان وقاعدتها
تقسية جوانب الأسنان
محامل مخصصة
فريقنا المخصص موجود لتقديم المساعدة والخبرة طوال العملية. سواء كنت تطلب من مجموعتنا القياسية من المنتجات أو ترغب في الحصول على حل مخصص لمشروعك الحالي، فإنهم مستعدون لمساعدتك في كل خطوة على الطريق.
