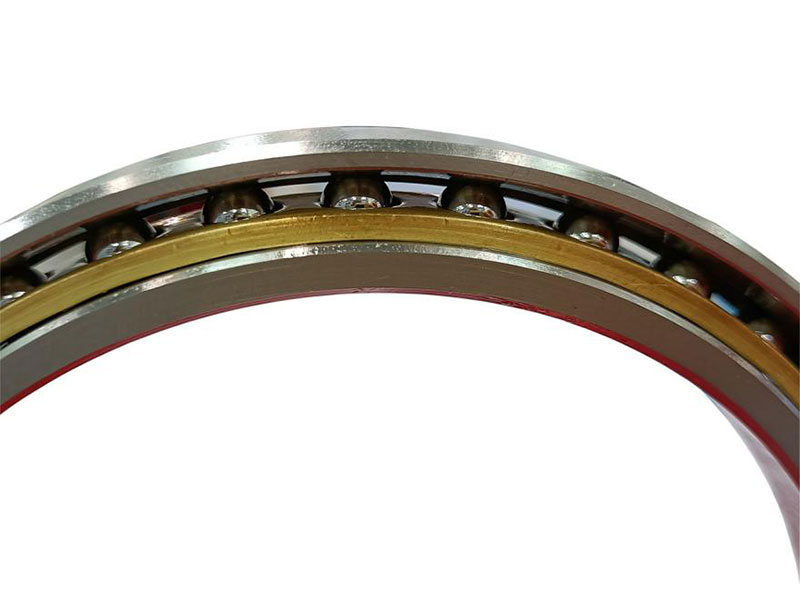

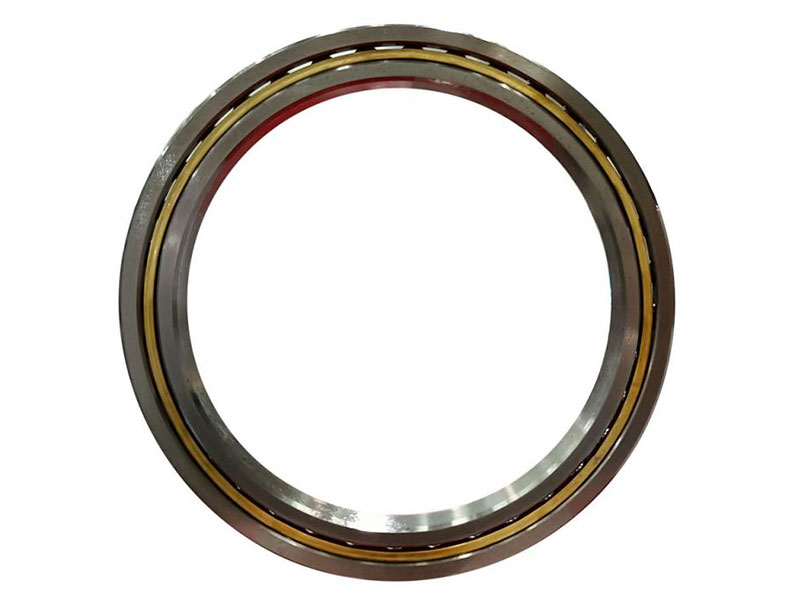

محمل كروي ذو مقطع رقيق
- القطر الخارجي: 63.5 مم ~ 317.5 مم
- القطر الداخلي: 50.8 مم ~ 304.8 مم
- الحمل المقدر: 1650 نيوتن ~ 41340 نيوتن
غالبًا ما يشار إلى المحامل الكروية ذات المقطع الرقيق على أنها محامل ذات مقطع ثابت، ويعد التلامس الزاوي أحد أكثر التكوينات استخدامًا (بما في ذلك أيضًا التلامس الشعاعي ذو الأخدود العميق والتلامس رباعي النقاط). يتميز المحمل الكروي ذو التلامس الزاوي بفاصل جيب دائري، ويتم تخريم حلقتها الداخلية أو الخارجية لتقليل كتف واحد من المجرى لتشكيل التلامس الزاوي.
تسمح طريقة التجميع باستخدام مجموعة أكبر من الكرات وتحافظ على زاوية تلامس أكبر، مما يجعل هذا النوع من المحامل قادرًا على تحمل أحمال محورية أكبر. يمكنه تحمل الحمل المحوري وقدرة الدفع أحادي الاتجاه، لذلك يجب استخدام هذا المحمل مع محمل آخر.
الميزة الرئيسية للمحمل الكروي ذو التلامس الزاوي هي أنه يوفر قدرة أكبر على مقاومة الأحمال المحورية مقارنة بالمحمل الكروي ذو الأخدود العميق أو المحمل الشعاعي رباعي النقاط التلامس.
الفرق بين المحمل الكروي ذو الأخدود العميق هو أن المحمل الكروي ذو التلامس الزاوي لديه خلوص قطري كافٍ لإنتاج زاوية تلامس كبيرة لمقاومة الحمل المحوري. يتميز المحمل الكروي ذو التلامس الزاوي رقيق الجدار القياسي بزاوية ثابتة تبلغ 30 درجة وحوالي 65٪ من مجموعة كاملة من الكرات.
