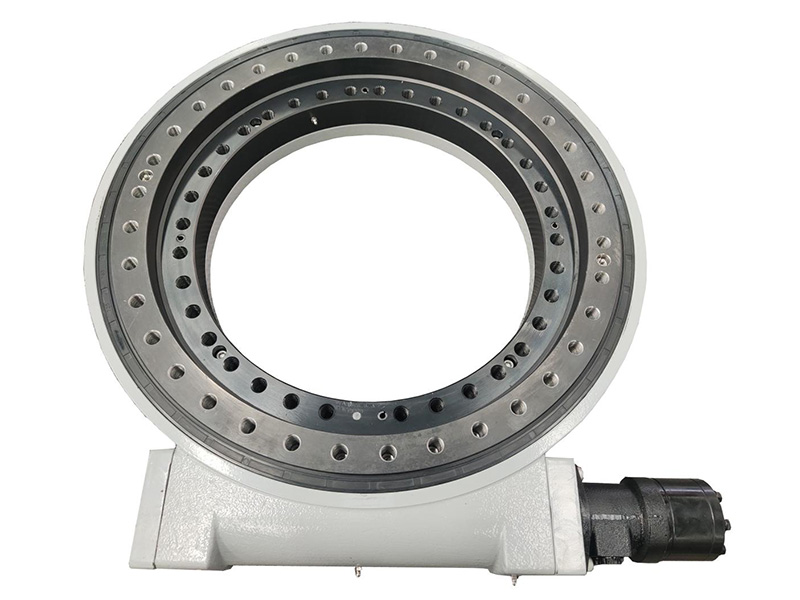

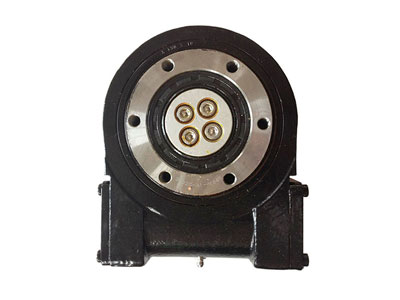

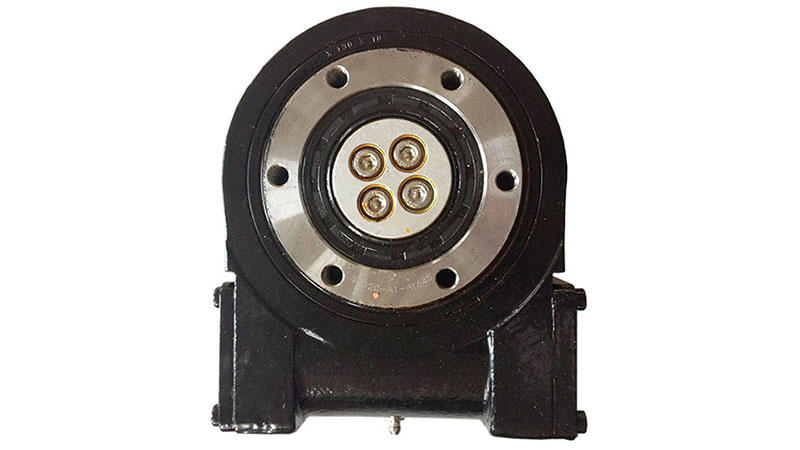

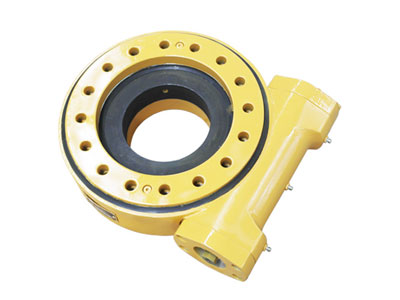

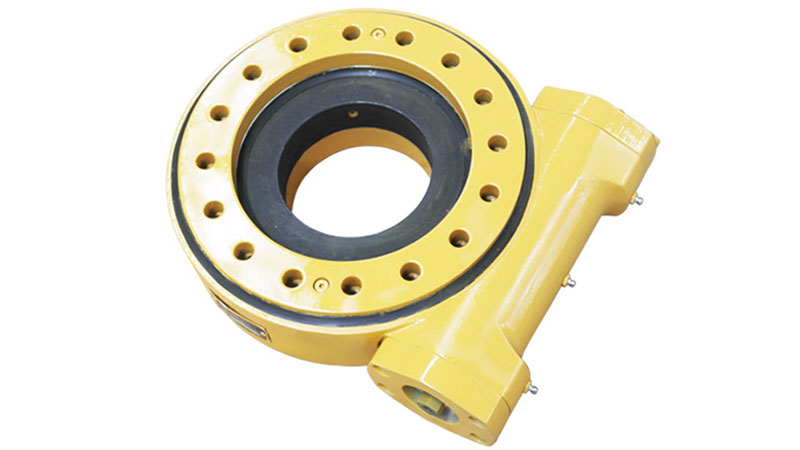

محرك الدوران من سلسلة SE
يتكون محرك الدوران من سلسلة SE من غلاف مغلق، وحلقة دوران، ودودة، وأجزاء دعم، وهو مصمم لتحمل الأحمال المحورية والشعاعية وعزوم الإمالة. يمكن تركيب محرك هيدروليكي أو محرك كهربائي كمصدر طاقة ويقوم بقيادة وحدات التروس للدوران في اتجاه عقارب الساعة وعكسها.
باستخدام حلقة الدوران كمكون رئيسي، يمكن لمحرك الدوران التعامل مع الأحمال المحورية الثقيلة وعزوم الإمالة، ويتميز بسهولة التركيب وسهولة الصيانة والحجم المدمج.
تستخدم محركات الدوران من سلسلة SE على نطاق واسع في مجموعة متنوعة من الآلات:
- أجهزة تتبع الطاقة الشمسية
- منصات العمل الجوي
- رافعات مثبتة على الشاحنات
- آلات الغابات
- الطاولات الدوارة
- آلات حفر الفحم
| الموديل | |
|
|
|
|
|
|
|
|
| عزم الخرج المقدر (كيلو نيوتن متر) |
0.4 | 0.6 | 1.5 | 6.5 | 7.5 | 8 | 10 | 15 | 18 |
| عزم الإمالة (كيلو نيوتن متر) |
1.1 | 3 | 5 | 33.9 | 54.3 | 67.8 | 135.6 | 203 | 271 |
| الحمل المحوري (كيلو نيوتن) | 30 | 45 | 133 | 338 | 475 | 555 | 976 | 1598 | 2360 |
| الحمل الشعاعي (كيلو نيوتن) | 16.6 | 22 | 53 | 135 | 190 | 222 | 390 | 640 | 945 |
| عزم التثبيت (كيلو نيوتن متر) | 2 | 5.5 | 10.4 | 38.7 | 43 | 48 | 72.3 | 105.8 | 158.3 |
| نسبة التروس | 62:1 | 62:1 | 73:1 | 61:1 | 78:1 | 85:1 | 102:1 | 125:1 | 150:1 |
| دقة التتبع | ≤0.200 | ≤0.200 | ≤0.200 | ≤0.200 | ≤0.200 | ≤0.200 | ≤0.150 | ≤0.150 | ≤0.150 |
| تروس ذاتية القفل | نعم | نعم | نعم | نعم | نعم | نعم | نعم | نعم | نعم |
| الوزن (كجم) | 12 | 20 | 23 | 49 | 61 | 64 | 105 | 149 | 204 |
تشمل مجموعة منتجاتنا محامل دقيقة بأبعاد تتراوح من Ø 100 مم إلى Ø 1490 مم.
-
تركيب أفقي
في تطبيقات الطاقة الشمسية، يوصى بتركيب محركات الدوران مقلوبة على محور السمت لحماية أفضل وإضافة حماية لمحور الارتفاع.
-
تركيب رأسي
في تطبيقات الطاقة الشمسية، يوصى بتركيب محركات الدوران بالرجوع إلى الرسم المرفق لحماية أفضل.
