محمل دوار ذو حافة

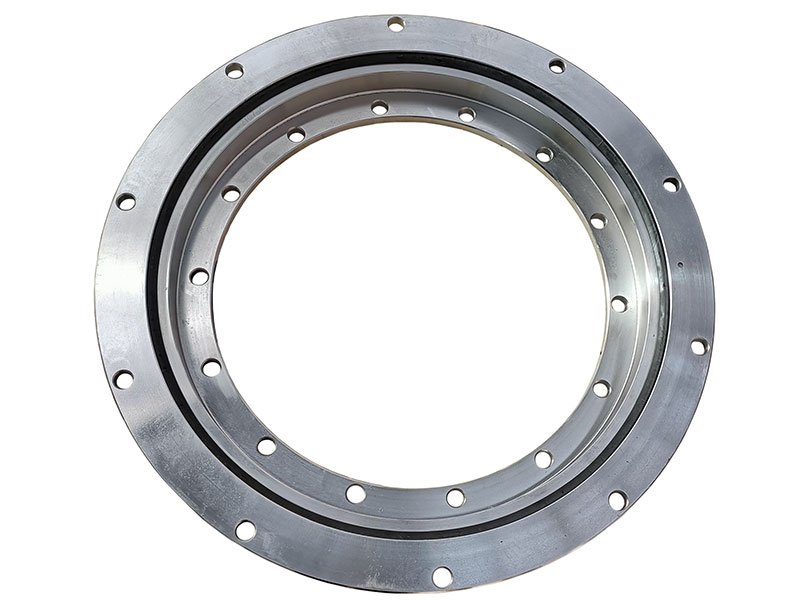

تم تصميم وتصنيع محمل الكروي رباعي النقاط التلامس ذو الحافة لتلبية المزيد من التطبيقات. لا يحتوي هذا المحمل الدوار على أسنان، والحلقات الداخلية والخارجية مزودة بحافة. ينتمي إلى السلسلة الخفيفة من محامل الدوران. بفضل وجود حواف على الحلقة الخارجية، تجعل محامل الدوران التموضع المحوري بسيطًا.

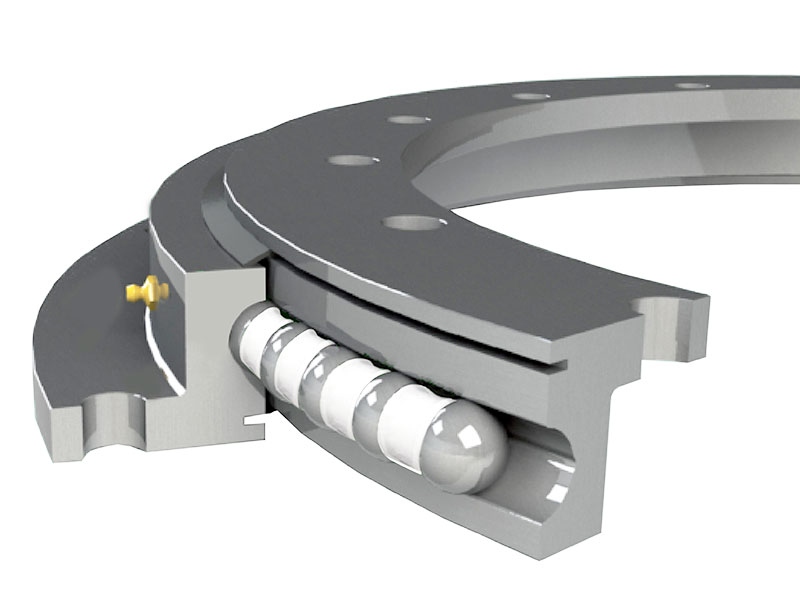

المحمل الدوار ذو الحافة متماثل في هيكله مع محامل الدوران الأخرى، ويتميز بخفة الوزن والمرونة. توجد هدب على شكل حرف L على الحلقة الخارجية أو الداخلية للمحامل الدوارة ذات الحافة، تشبه الحافة. ولهذا السبب يسمى محمل دوران ذو حافة.
من خلال التصميم بدون قاعدة تحمل، يصبح المحمل الكروي أكثر اقتصادية. من أجل الحصول على عزم احتكاك منخفض، وصلابة عالية، ودقة دوران جيدة للمحمل، يتم استخدام كرة فولاذية بقطر خارجي صغير. يضمن استخدام الأعمدة المجوفة خفة الوزن وتوفير مساحة للأسلاك. تتحمل المحامل الدوارة ذات الحافة الأحمال الشعاعية بشكل أساسي، ويمكنها أيضًا تحمل الأحمال الشعاعية والمحورية في نفس الوقت.
- نطاق القطر الخارجي: 100 مم إلى 15000 مم
- مادة الحلقة: 42CrMo / 50Mn / C45
- مادة الكرة/البكرة: GCr15
- مادة القفص: فولاذ 20 أو سبائك ألومنيوم مصبوب ZL102
- مادة الفاصل: نايلون 6 / نايلون 66
- صلابة التقسية للمجرى: HRC55-62

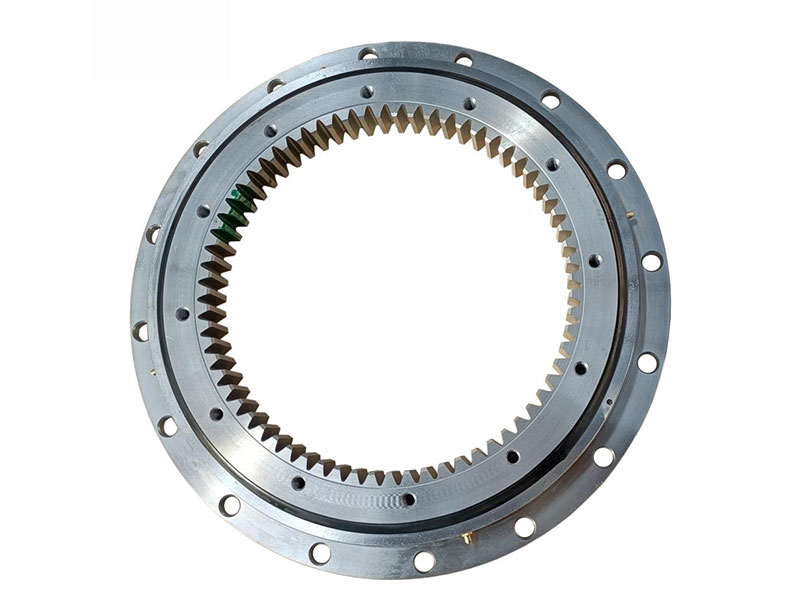

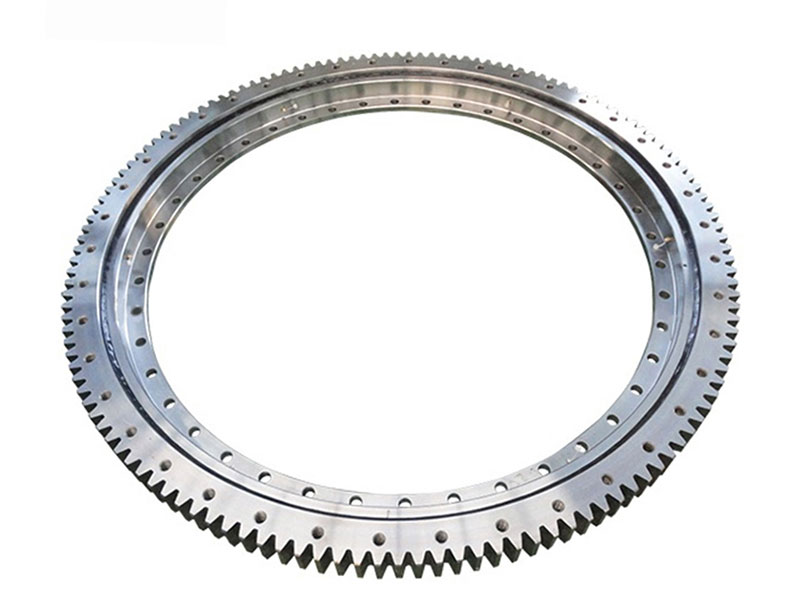

- نوع الترس: بدون تروس، تروس داخلية، تروس خارجية
- آلات تجهيز الأغذية
- آلات التعبئة
- آلات إعادة التدوير

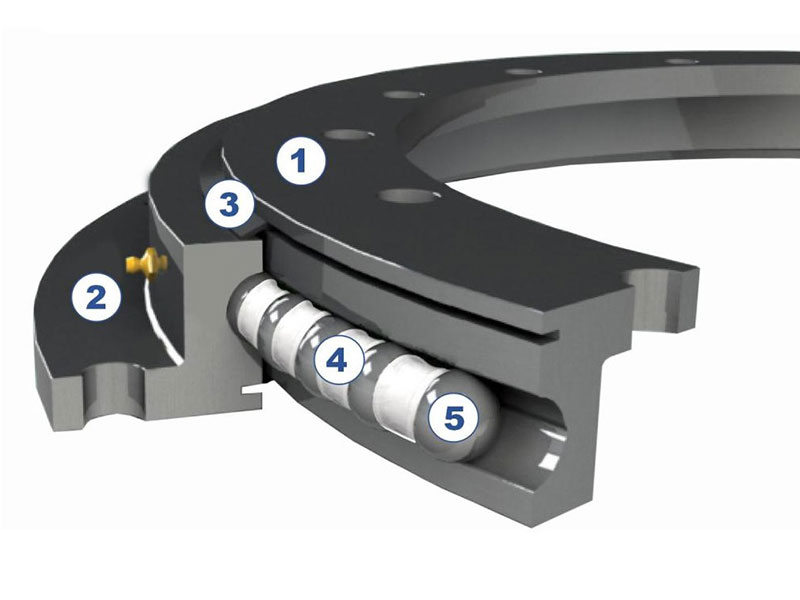

- 1 الحلقة الداخلية
- 2 الحلقة الخارجية
- 3 الختم
- 4 الفاصل
- 5 الكرة/البكرة
إحكام المحمل الدوار، من ناحية، هو لمنع تسرب الشحم المعبأ، ومن ناحية أخرى، هو لمنع الغبار الخارجي والشوائب والرطوبة من غزو الجزء الخارجي من المحمل والتأثير على عمله. حلقة الختم لمحمل ZZ الدوار مصنوعة من مادة مطاط النتريل، وهي مقاومة لدرجات الحرارة العالية والتآكل.
سطح مجاري المحامل مقسى، وتصل صلابة التقسية إلى HRC55-62، لضمان عمق التصلب الفعال.
نظرًا للحاجة إلى نقل القوة، تحتوي محامل الدوران عادةً على أسنان على إحدى الحلقات. تخضع التروس عمومًا للتطبيع أو التقسية والتلطيف. اعتمادًا على التطبيق، يمكن أيضًا تقسية التروس بالكامل أو تقسية الأسنان بشكل منفرد بالحث. يمكن تقسيم التقسية بالحث للأسنان الفردية إلى تقسية كاملة للأسنان وتقسية أقدام الأسنان (الجوانب والقاعدة).
تقسية كاملة للأسنان
تقسية جوانب الأسنان وقاعدتها
تقسية جوانب الأسنان
