حلقات الدوران / محامل الدوران
حلقة الدوران تسمى أيضًا محمل حلقة دوران أو محمل طاولة دوارة. توفر ZZ مجموعة متنوعة من حلقات الدوران، بما في ذلك المحمل الكروي رباعي النقاط التلامس، ومحمل حلقة الدوران الكروي مزدوج الصف، والمحمل الأسطواني المتقاطع أحادي الصف، ومحمل حلقة الدوران الأسطواني ثلاثي الصفوف، وحلقة الدوران المركبة من كرة وبكرة. يتراوح القطر الخارجي لمحامل الدوران من 100 إلى 15000 مم لتلبية المتطلبات المختلفة للتطبيقات المتنوعة. يمكن تصنيع حلقات الدوران بدون ترس، أو بترس داخلي، أو بترس خارجي.
بفضل التصميم المعقول، والوزن الخفيف، وقدرة التحميل العالية، والتنوع الممتاز، يتم استخدامها على نطاق واسع في آلات الرفع، وآلات التعدين، وآلات البناء، وآلات الموانئ، والآلات البحرية، والمعدات الطبية، والمعدات المعدنية، والمعدات الكهربائية، والآلات الدقيقة عالية الدقة، وآلات الرادار، وقاذفات الصواريخ، وغيرها من الأجهزة الدوارة الكبيرة.
-
- محمل كروي رباعي النقاط التلامس
- القطر الخارجي: 602 مم ~ 4726 مم
- قطر الكرة: 30 مم ~ 75 مم
- الحمل المقدر: 129 كيلو نيوتن ~ 3410 كيلو نيوتن
-
- محمل حلقة دوران كروي مزدوج الصف
- القطر الخارجي: 704 مم ~ 4395 مم
- قطر الكرة: 25 مم ~ 60 مم
-
- محمل أسطواني متقاطع أحادي الصف
- القطر الخارجي: 602 مم ~ 4726 مم
- قطر البكرة: 25 مم ~ 50 مم
- الحمل المقدر: 104 كيلو نيوتن ~ 1980 كيلو نيوتن
-
- محمل حلقة دوران أسطواني ثلاثي الصف
- القطر الخارجي: 634 مم ~ 5282 مم
- قطر البكرة: 25 مم ~ 50 مم
- الحمل المقدر: 275 كيلو نيوتن ~ 6050 كيلو نيوتن
-
- حلقة دوارة مركبة من كرة وبكرة
- القطر الخارجي: 3772 مم ~ 6287 مم
- قطر البكرة: 32 مم ~ 45 مم
-
- محمل دوار ذو حافة
- القطر الخارجي: 325 مم ~ 1598 مم
- قطر البكرة: 518 مم ~ 1307 مم
- الحمل المقدر: 600 كيلو نيوتن ~ 2050 كيلو نيوتن
- أبراج مغارف دوارة موثوقة
- حلول قيادة آلات التكديس والاستصلاح
- آلات البناء
- التطبيقات البحرية والبرية
- نظام التتبع الشمسي
- الآلات الروبوتية
- التطبيقات الطبية
- توربينات الرياح
- معدات الملاهي
- تطبيقات الرادار / الهوائيات
تشمل مجموعة منتجاتنا محامل دوران بأبعاد تتراوح من Ø 100 مم إلى Ø 15000 مم.
- 1 الحلقة الداخلية
- 2 الحلقة الخارجية
- 3 الختم
- 4 الفاصل
- 5 الكرة/البكرة
- مادة الحلقة
- الفواصل
- الأختام
- نظام التشحيم
- المجارى
- التروس
- الحماية من التآكل
إحكام المحمل الدوار، من ناحية، هو لمنع تسرب الشحم المعبأ، ومن ناحية أخرى، هو لمنع الغبار الخارجي والشوائب والرطوبة من غزو الجزء الخارجي من المحمل والتأثير على عمله. حلقة الختم لمحمل ZZ الدوار مصنوعة من مادة مطاط النتريل، وهي مقاومة لدرجات الحرارة العالية والتآكل.
مجرى كروي رباعي النقاط أحادي الصف
مجرى أسطواني متقاطع أحادي الصف
مجرى أمامي أسطواني ثلاثي الصفوف
مجرى كروي رباعي النقاط مزدوج الصف

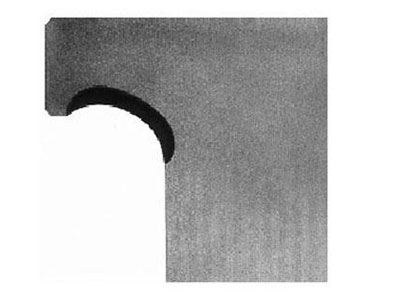

مجرى حلقة تثبيت كروي مزدوج الصف بنصف قطر مختلف

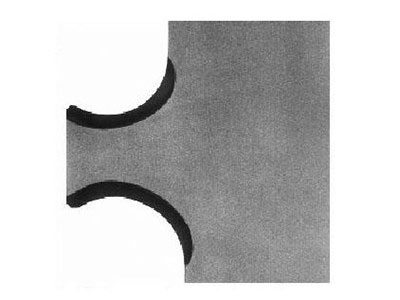

مجرى أمامي كروي مزدوج الصف بنصف قطر متغير
نظرًا للحاجة إلى نقل القوة، تحتوي محامل الدوران عادةً على أسنان على إحدى الحلقات. تخضع التروس عمومًا للتطبيع أو التقسية والتلطيف. اعتمادًا على التطبيق، يمكن أيضًا تقسية التروس بالكامل أو تقسية الأسنان بشكل منفرد بالحث. يمكن تقسيم التقسية بالحث للأسنان الفردية إلى تقسية كاملة للأسنان وتقسية أقدام الأسنان (الجوانب والقاعدة).
تقسية كاملة للأسنان
تقسية جوانب الأسنان وقاعدتها
تقسية جوانب الأسنان

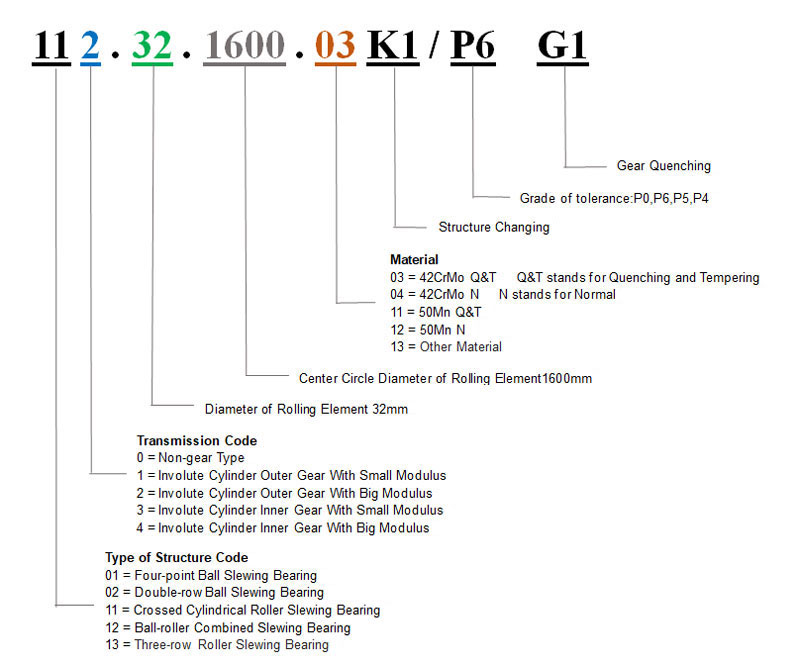

العلامات
ZZ هي شركة مصنعة محترفة لمحامل الدوران، ويمكننا تصميم وتصنيع محامل حلقات الدوران، والمحامل الدقيقة، ومحركات الدوران، والمحامل المخصصة لقطاعات البناء، الهندسة، التعدين، البحرية، الكيماويات، العسكرية، توربينات الرياح، المعدات الطبية، والعديد من الصناعات الأخرى.
بفضل فريق من الخبراء، وتقنيات التصنيع المتقدمة، ونظام إدارة الجودة الصارم، تتصدر شركة ZZ في مجال البحث والتطوير لمحامل الدوران، والتي تتميز بتصميم هيكلي معقول، ووزن خفيف، وقدرة تحميل جيدة، وتعدد استخدامات عالي. يتراوح قطر المحامل من 200 إلى 15000 مم، وتشمل مستويات الدقة PO و P6 و P5. الآن، يمكننا تصنيع محامل معتمدة من CCS و ABS و BV و GL وغيرها.
نلتزم بمبدأ العمل "الجودة والنزاهة" وسنواصل تقديم محامل متميزة وخدمات فائقة لخدمة عملائنا العالميين.
