محمل حلقة دوران كروي مزدوج الصف

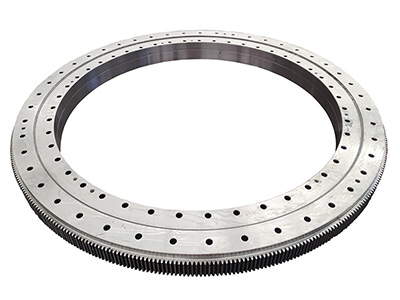

حلقة دوران كروية مزدوجة الصف بنفس قطر الكرات
تُستخدم حلقة الدوران الكروية مزدوجة الصف بنفس قطر الكرات عادةً في مولدات الطاقة الريحية وشاحنات مضخات الخرسانة. في تطبيقات مولدات الرياح، غالبًا ما يتم تثبيت حلقة الدوران الكروية مزدوجة الصف في أسفل المراوح للتحكم في تغيير زاوية الريشة، الأمر الذي يتطلب خلوصًا صفريًا، وعزم دوران احتكاك ابتدائي كبير، ودقة تشغيل عالية.
- القطر الخارجي: 704 مم ~ 4395 مم
- قطر الكرة: 25 مم ~ 60 مم
بفضل التصميم المدمج، يقلل محمل حلقة الدوران الكروي مزدوج الصف من قطر ثقوب التثبيت في الحلقة الداخلية والخارجية ويزيد من قدرة التحميل.

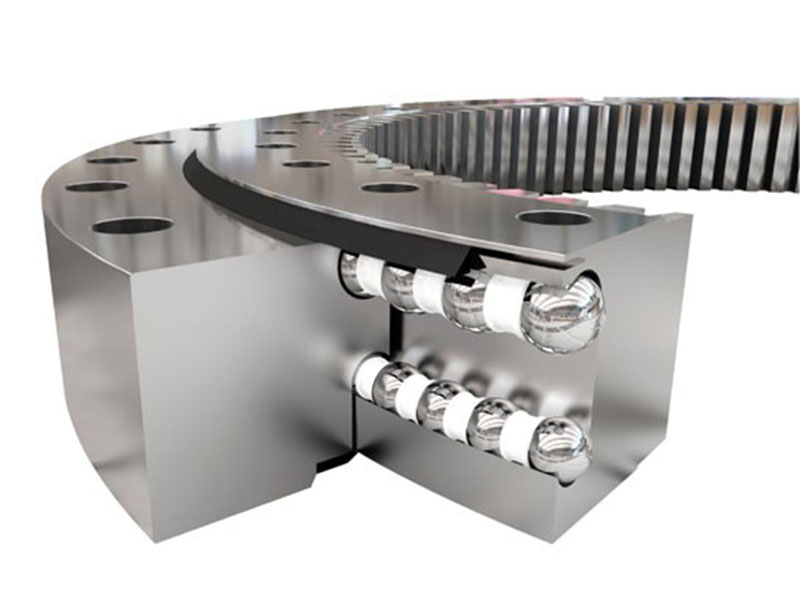

يتكون محمل حلقة الدوران الكروي مزدوج الصف عادةً من 3 حلقات، ويمكن للكرات والفواصل الدخول مباشرة إلى المجاري العلوية والسفلية. يتم وضع مجموعتين من الكرات الفولاذية بناءً على تحليل القوى. مع هذا التكوين، تمكن زوايا المحمل 90 درجة للمجرى المقوس العلوي والسفلي المحمل من تحمل قوة محورية كبيرة وعزم إمالة. يلزم تصميم خاص للمجرى عندما تكون القوة الشعاعية أكبر من عُشر القوة المحورية.
- نطاق القطر الخارجي: 100 مم إلى 15000 مم
- مادة الحلقة: 42CrMo / 50Mn / C45
- مادة الكرة/البكرة: GCr15
- مادة القفص: فولاذ 20 أو سبائك ألومنيوم مصبوب ZL102
- مادة الفاصل: نايلون 6 / نايلون 66
- صلابة التقسية للمجرى: HRC55-62

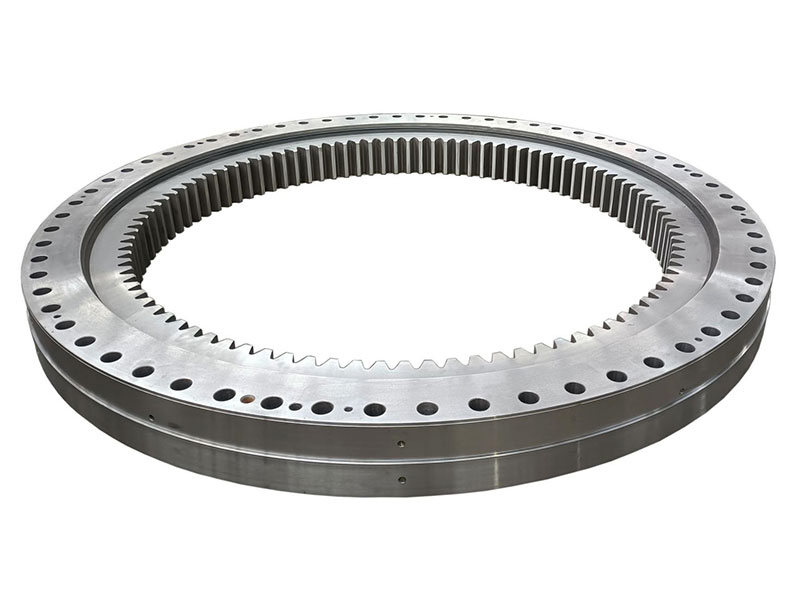

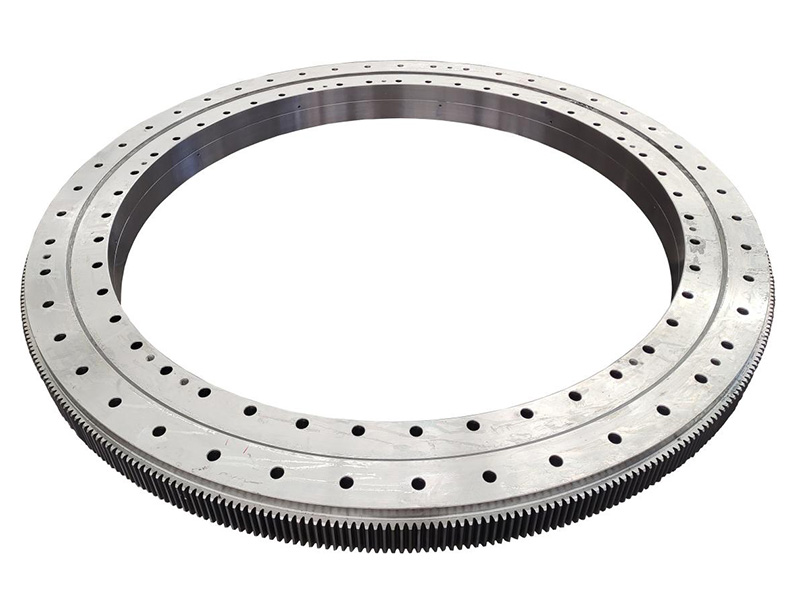

- نوع الترس: بدون تروس، تروس داخلية، تروس خارجية
- حفارة
- رافعة مجنزرة
- آلات الموانئ
- مرافق الملاهي

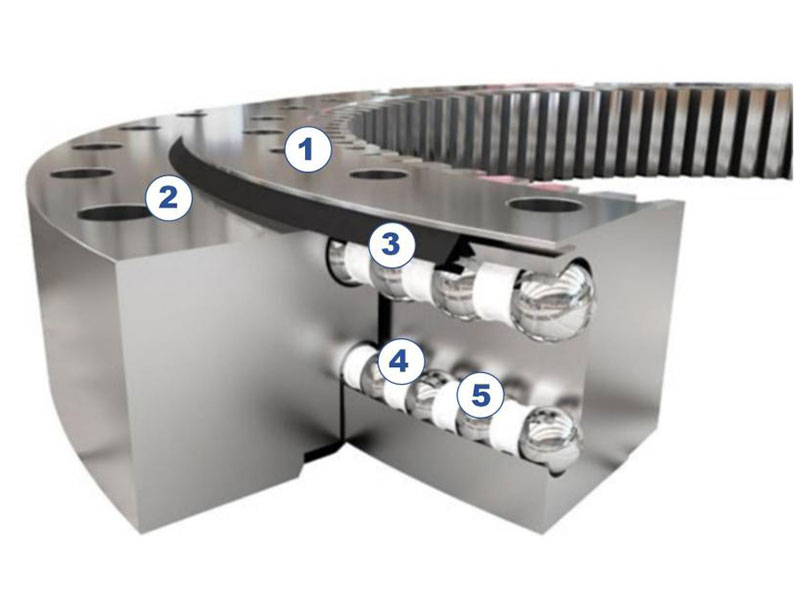

- 1 الحلقة الداخلية
- 2 الحلقة الخارجية
- 3 الختم
- 4 الفاصل
- 5 الكرة/البكرة
إحكام المحمل الدوار، من ناحية، هو لمنع تسرب الشحم المعبأ، ومن ناحية أخرى، هو لمنع الغبار الخارجي والشوائب والرطوبة من غزو الجزء الخارجي من المحمل والتأثير على عمله. حلقة الختم لمحمل ZZ الدوار مصنوعة من مادة مطاط النتريل، وهي مقاومة لدرجات الحرارة العالية والتآكل.
سطح مجاري المحامل مقسى، حيث تصل صلابة التقسية إلى HRC55-62، مما يضمن عمق التصلب الفعال.
نظرًا للحاجة إلى نقل القوة، تحتوي محامل الدوران عادةً على أسنان على إحدى الحلقات. تخضع التروس عمومًا للتطبيع أو التقسية والتلطيف. اعتمادًا على التطبيق، يمكن أيضًا تقسية التروس بالكامل أو تقسية الأسنان بشكل منفرد بالحث. يمكن تقسيم التقسية بالحث للأسنان الفردية إلى تقسية كاملة للأسنان وتقسية أقدام الأسنان (الجوانب والقاعدة).
تقسية كاملة للأسنان
تقسية جوانب الأسنان وقاعدتها
تقسية جوانب الأسنان
