محمل كروي رباعي النقاط التلامس

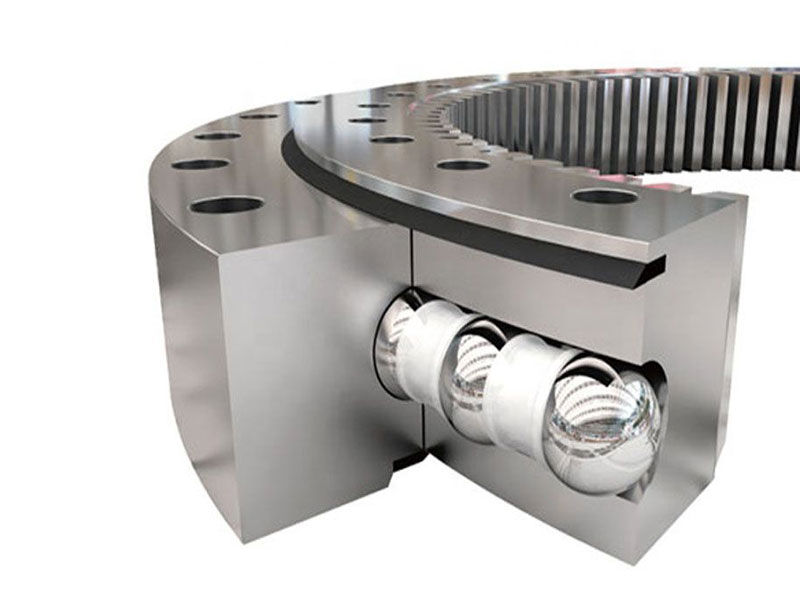

يتكون المحمل الكروي رباعي النقاط التلامس من حلقة داخلية وحلقة خارجية. بفضل التصميم المدمج والوزن الخفيف وتكوين الكرة رباعي النقاط التلامس، تم تصميم حلقة الدوران هذه بقدرة تحميل ديناميكية ممتازة للتعامل مع الأحمال المحورية والشعاعية وعزوم الإمالة.
حلقات الدوران الكروية رباعية النقاط التلامس متعددة الاستخدامات بشكل خاص وتستخدم على نطاق واسع في الرافعات ومعدات الرفع والآلات الهندسية الأخرى.
- القطر الخارجي: 602 مم ~ 4726 مم
- قطر الكرة: 30 مم ~ 75 مم
- الحمل المقدر: 129 كيلو نيوتن ~ 3410 كيلو نيوتن
يتكون المحمل الكروي رباعي النقاط التلامس من حلقة خارجية وحلقة داخلية بهيكل متكامل أو هيكل مقسم. يتم تثبيت الحلقتين المقسمتين للمحامل ذات الهيكل المقسم معًا بواسطة براغي قبل التسليم. عادةً ما يمكن العثور على أقفاص أو فواصل في المحامل الكروية رباعية النقاط التلامس. بالإضافة إلى ذلك، تُستخدم المحامل ذات الهيكل المملوء بالكرات بالكامل فقط للأحمال الكبيرة، وبالتالي تتميز محامل الهيكل المملوء بالكرات بقدرة تحميل جيدة واحتكاك أكبر، وقد يؤدي الأخير إلى خدوش على كرات التلامس.
- نطاق القطر الخارجي: 100 مم إلى 15000 مم
- مادة الحلقة: 42CrMo / 50Mn / C45
- مادة الكرة/البكرة: GCr15
- مادة القفص: فولاذ 20 أو سبائك ألومنيوم مصبوب ZL102
- مادة الفاصل: نايلون 6 / نايلون 66
- صلابة التقسية للمجرى: HRC55-62

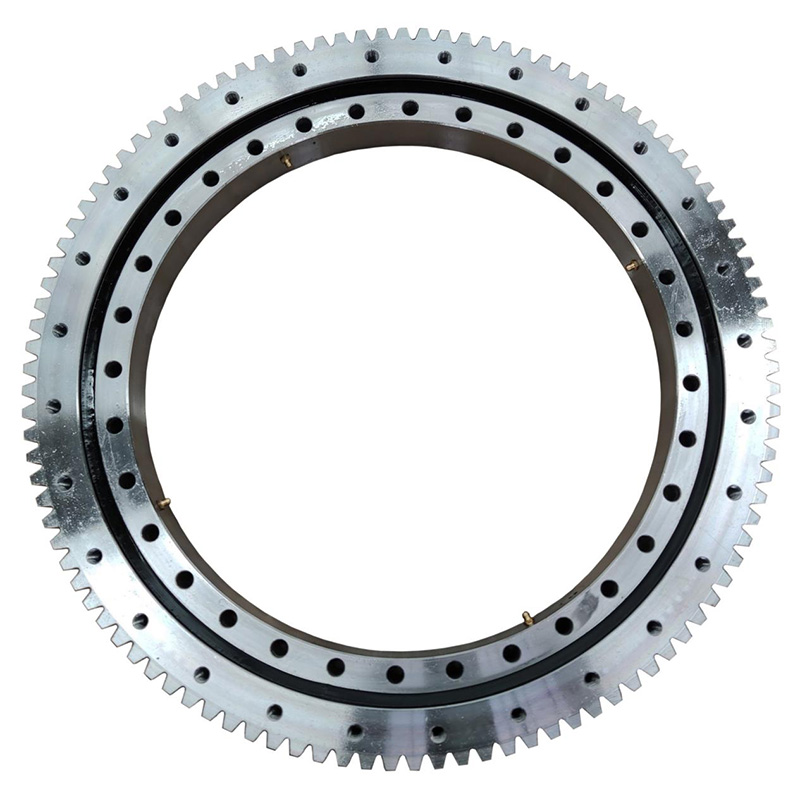

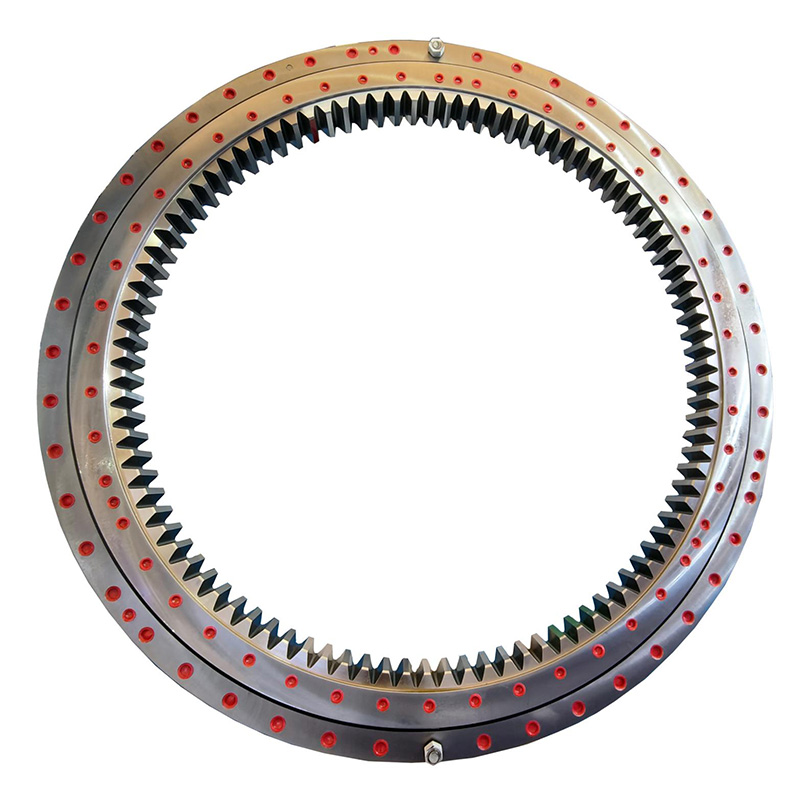

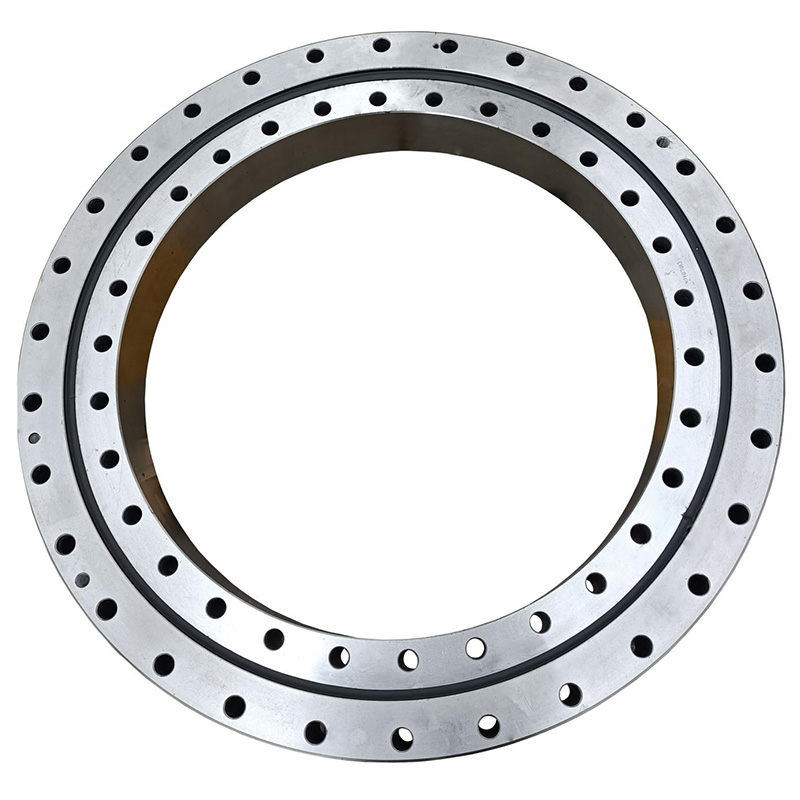

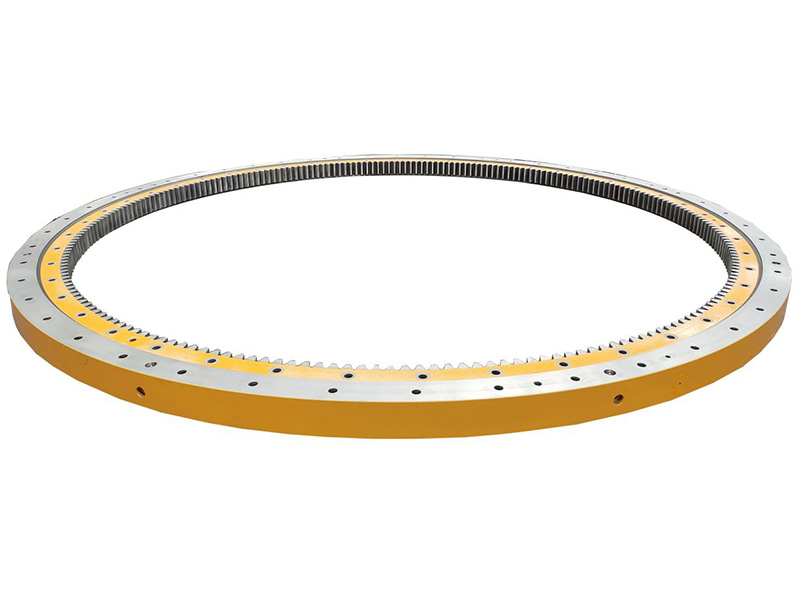

- نوع الترس: بدون تروس، تروس داخلية، تروس خارجية
- حفارة
- رافعة
- ناقل دوار
- آلات الموانئ
- توليد طاقة الرياح
- مرافق الملاهي

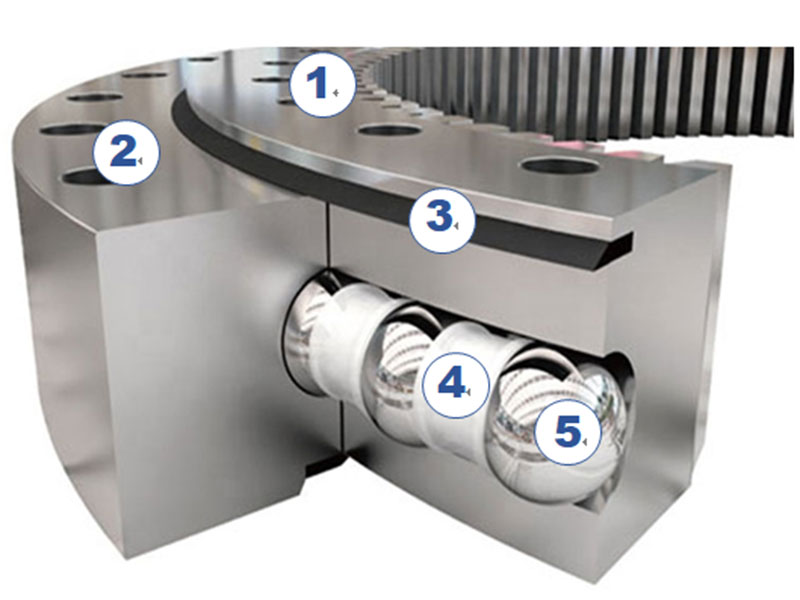

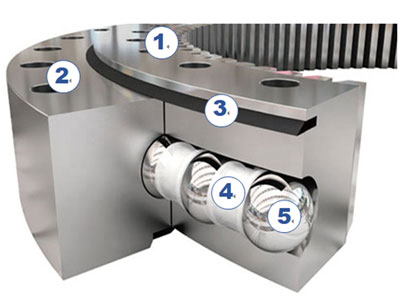

- 1 الحلقة الداخلية
- 2 الحلقة الخارجية
- 3 الختم
- 4 الفاصل
- 5 الكرة/البكرة
إحكام المحمل الدوار، من ناحية، هو لمنع تسرب الشحم المعبأ، ومن ناحية أخرى، هو لمنع الغبار الخارجي والشوائب والرطوبة من غزو الجزء الخارجي من المحمل والتأثير على عمله. حلقة الختم لمحمل ZZ الدوار مصنوعة من مادة مطاط النتريل، وهي مقاومة لدرجات الحرارة العالية والتآكل.
مجاري محمل حلقة الدوران مقساة على السطح. تم ضبط صلابة التقسية عند HRC55-62، مما يضمن عمق التصلب الفعال.
نظرًا للحاجة إلى نقل القوة، تحتوي محامل الدوران عادةً على أسنان على إحدى الحلقات. تخضع التروس عمومًا للتطبيع أو التقسية والتلطيف. اعتمادًا على التطبيق، يمكن أيضًا تقسية التروس بالكامل أو تقسية الأسنان بشكل منفرد بالحث. يمكن تقسيم التقسية بالحث للأسنان الفردية إلى تقسية كاملة للأسنان وتقسية أقدام الأسنان (الجوانب والقاعدة).
تقسية كاملة للأسنان
تقسية جوانب الأسنان وقاعدتها
تقسية جوانب الأسنان
