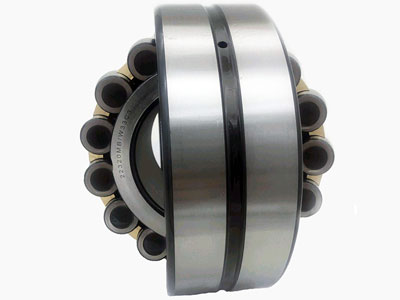

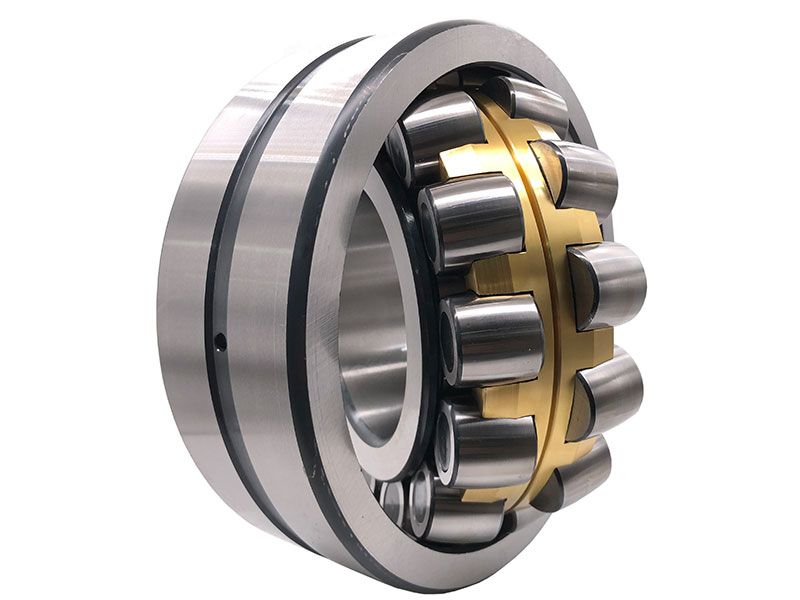

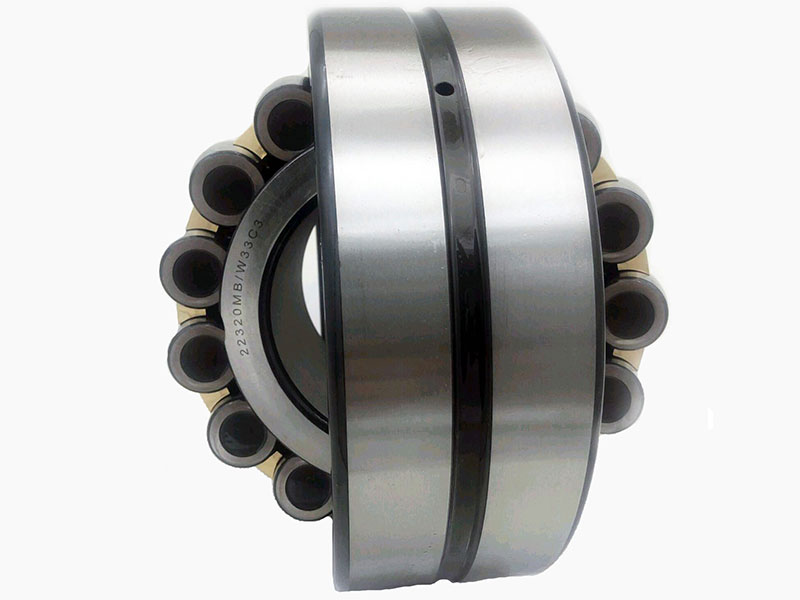

محامل كروية أسطوانية
- القطر الخارجي: 602 مم ~ 4726 مم
- القطر الداخلي: 30 مم ~ 75 مم
- الحمل المقدر: 129 كيلو نيوتن ~ 3410 كيلو نيوتن
تتميز المحامل الكروية الأسطوانية بصفين من البكرات مع مجرى كروي مشترك في الحلقة الخارجية. تحتوي الحلقة الداخلية على مجرّين مائلين بزاوية بالنسبة لمحور المحمل، ويتطابق مركز انحناء المجرى الخارجي مع مركز المحمل.
المحمل الكروي الأسطواني هو محمل ذاتي المحاذاة، وبالتالي فهو غير حساس لأخطاء محاذاة العمود بالنسبة للهيكل، وكذلك لانحراف العمود. يعوض تلقائيًا الأخطاء الزاوية الناتجة عن انثناء العمود واختلال المحاذاة. بالإضافة إلى الحمل الشعاعي، يمكن للمحمل أيضًا تحمل الأحمال المحورية ثنائية الاتجاه والأحمال المركبة، ويتميز بقدرة تحميل كبيرة، ومقاومة جيدة للاهتزاز والصدمات.
تعتبر المحامل الكروية الأسطوانية من أكثر المحامل استخدامًا في الصناعة الميكانيكية، وتوجد عادة في مختلف المعدات الميكانيكية في صناعات الحديد والصلب والتعدين والورق وبناء السفن والآلات النسيجية ومطاحن الفحم والطاقة وغيرها.
يمكن اختيار أقفاص المحامل الكروية الأسطوانية من قفص فولاذي مضغوط (CC)، وقفص نحاسي مشغول (CA)، وقفصين نحاسيين مشغولين (MB)، وقفص فولاذي مضغوط مقوى (E). قد يختلف رمز المحمل على نفس الهيكل، وفيما يلي ميزات الأنواع الشائعة من الأقفاص المستخدمة في المحامل الكروية الأسطوانية.
| الأنواع | الميزات |
|---|---|
| CC | يتكون من قفصين فولاذيين مضغوطين، وحلقة داخلية بدون شفة، وحلقة توجيه متمركزة على الحلقة الداخلية. يستخدم بكرات كروية متماثلة، مما يوفر قدرة تحميل متزايدة وعمر خدمة أطول مقارنة بـ CA. |
| CA | يتكون من قفص نحاسي مشغول من قطعة واحدة، وحلقة داخلية ذات شفة على كلا الجانبين، وحلقة توجيه متمركزة على الحلقة الداخلية. يتميز بسرعة حد أعلى وضوضاء منخفضة نسبيًا. |
| MB | يتكون من قطعتين من القفص النحاسي المشغول، وحلقة داخلية ذات شفة على كلا الجانبين، وحلقة توجيه واحدة متمركزة على الحلقة الداخلية. أداؤه مشابه لـ CA، مع تصنيف حمل أقل. |
| E | كأحدث تصميم، يستخدم بكرات كروية متماثلة، وقفصين فولاذيين مضغوطين، وحلقة داخلية بدون شفة، وحلقة توجيه متمركزة على الأقفاص. تعمل حلقة التوجيه حول الحلقة الخارجية على تحسين حالة التشحيم على وجه نهاية البكرة، عن طريق تقليل الاحتكاك، وتوجيه البكرة في المنطقة غير المحملة، ومساعدة البكرة على دخول منطقة الحمل. في الوقت نفسه، يزداد طول البكرة مما يعزز تصنيف الحمل بشكل كبير. عادة، يمكن زيادة الحمل المقدر بنسبة 20% - 35%. |
