Anéis/Rolamentos de Orientação
Anel de Orientação is also called Anel de Orientação rolamento or rolamento de mesa rotativa. ZZ provides a variety of Anéis de Orientação, incluindo Rolamento de Esferas de Contato de Quatro Pontos, Rolamento de Esferas de Fileira Dupla para Anel de Orientação, Rolamento de Rolos Cruzados de Fileira Única, Rolamento de Rolos de Três Fileiras para Orientação and Anel de Orientação Combinação Esfera-Rolo. The Diâmetro Externo of Rolamentos de Orientação ranges from 100 to 15000mm to meet Várias requirements of different Aplicações. Anéis de Orientação can be manufactured without a engrenagem, with an Engrenagem interna or with an Engrenagem externa.
With reasonable design, Peso leve, alta capacidade de carga and excelente versatilidade, It is amplamente utilizado em hoisting machinery, Mineração machinery, Construção machinery, port machinery, Marinha machinery, Equipamentos Médicos, metallurgical equipment, electrical equipment and high-precision precision machinery, Radar machinery and missile launchers and other large-scale rotary devices.
-
- Rolamento de Esferas de Contato de Quatro Pontos
- Diâmetro Externo: 602mm~4726mm
- Diâmetro das esferas: 30mm~75mm
- Carga Nominal: 129kN~3410kN
-
- Rolamento de Esferas de Fileira Dupla para Anel de Orientação
- Diâmetro Externo: 704mm~4395mm
- Diâmetro das esferas: 25mm~60mm
-
- Rolamento de Rolos Cruzados de Fileira Única
- Diâmetro Externo: 602mm~4726mm
- Diâmetro Rolo: 25mm~50mm
- Carga Nominal: 104kN~1980kN
-
- Rolamento de Rolos de Três Fileiras para Orientação
- Diâmetro Externo: 634mm~5282mm
- Diâmetro Rolo: 25m~50mm
- Carga Nominal: 275kN~6050kN
-
- Anel de Orientação Combinação Esfera-Rolo
- Diâmetro Externo: 3772mm~6287mm
- Diâmetro Rolo: 32mm~45mm
-
- Rolamento de Orientação com Flange
- Diâmetro Externo: 325mm~1598mm
- Diâmetro Rolo: 518mm~1307mm
- Carga Nominal: 600kN~2050kN
- Torres de Fornalha with confiável Rotating
- Empilhadeira-Reclaimer Driving Solution
- Construção Machinery
- Offshore and Marinha Application
- Solar Tracking System
- Robotic Machinery
- Médico Aplicações
- Turbina Eólica
- Amusement equipment
- Radar/Antenna Aplicações
Our produto range includes Rolamentos de Orientação in dimensions from Ø 100 mm to Ø 15000 mm.
- 1 Inner anel
- 2 Outer anel
- 3 vedação
- 4 Spacer
- 5 esfera/rolo
- anel material
- Spacers
- vedaçãos
- Lubrication system
- Raceways
- Toothing
- Corrosion protection
The vedaçãoing of the Rolamento de Orientação, on the one hand, is prevenir the leakage of filled grease, on the other hand, is prevenir the outside dust, impurities and moisture from invading into the exterior of the rolamento and affecting its work. The vedaçãoing anel of ZZ Rolamento de Orientação is made of nitrile rubber material, which is resistant to high temperature and corrosion.
Single-row Four-point esfera Raceway
Single-row Cross rolo Raceway
Three-row Cylindrical rolo Nose Raceway
Double-row Four-point esfera Raceway

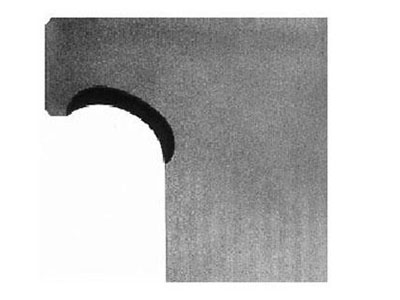

Double-row Different Radius esfera Clamping anel Raceway

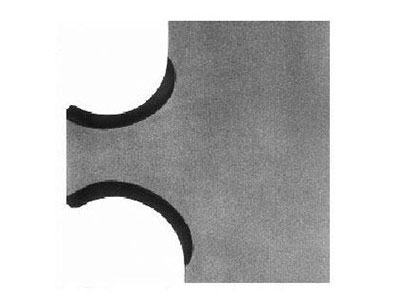

Double-row Variable Radius esfera Nose Raceway
Due to the need to transmit force, Rolamentos de Orientação usually have teeth on one of the anels. The toothing is generally normalized or quenched and tempered. Depending on the application, the engrenagems can also be full-tooth hardened or single-tooth inductively hardened. Single tooth inductively hardening can be divided into full tooth hardening and tooth foot (flanks and base) hardening.
Full tooth hardening
Tooth flanks and base hardening
Tooth flanks Hardening
Tags
ZZ is a Fabricante profissional of Rolamentos de Orientação and Podemos projetar e fabricar slew anel rolamentos, Rolamentos de Precisão, Acionamentos de Orientação and Rolamentos Personalizados for Construção, Engenharia, Mineração, Marinha, Químico, Militar, Turbina Eólica, Equipamentos Médicos, and many other industries.
By virtue of expertise team, tecnologias de fabricação avançadas e rigoroso sistema de gestão de qualidade, ZZ está na liderança in the R&D of Rolamentos de Orientação, which are designed with reasonable Construção, Peso leve, good load carrying capacity and high versatility. The rolamentos’ diameters range from 200 to 15000mm and the accuracy covers PO, P6 and P5 class. Now, we can manufacture CCS, ABS, BV, GL and other certified rolamentos.
We adhere to the business principle of “Quality and Integrity” and we’ll keep providing outstanding rolamentos and superior Serviços to serve global customer.
