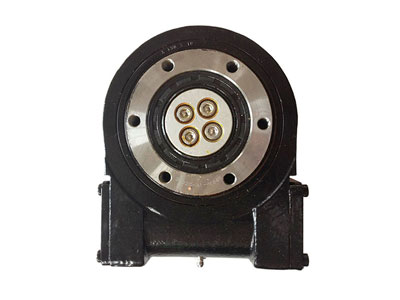

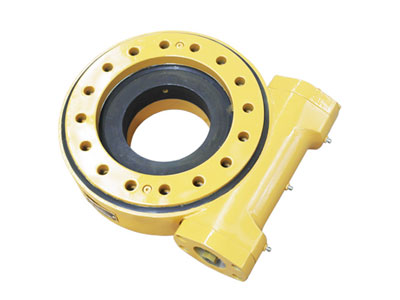

Acionamento de Orientação Série SE

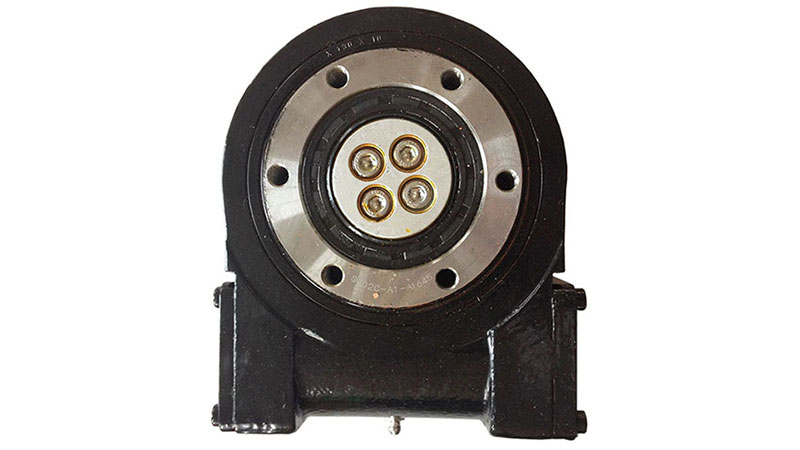

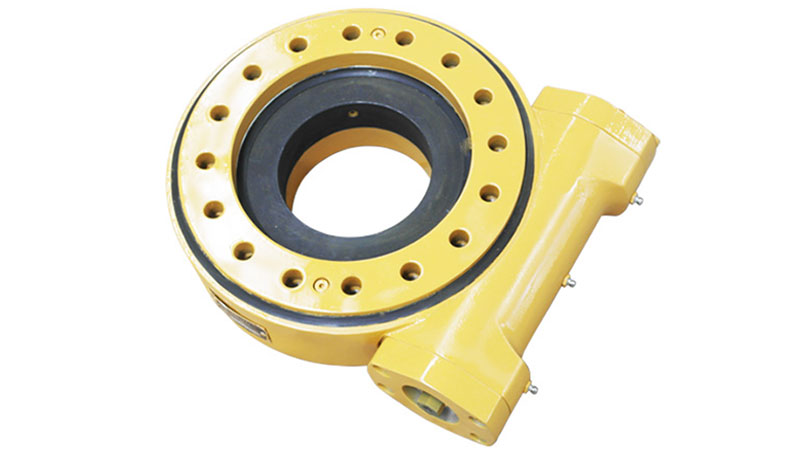

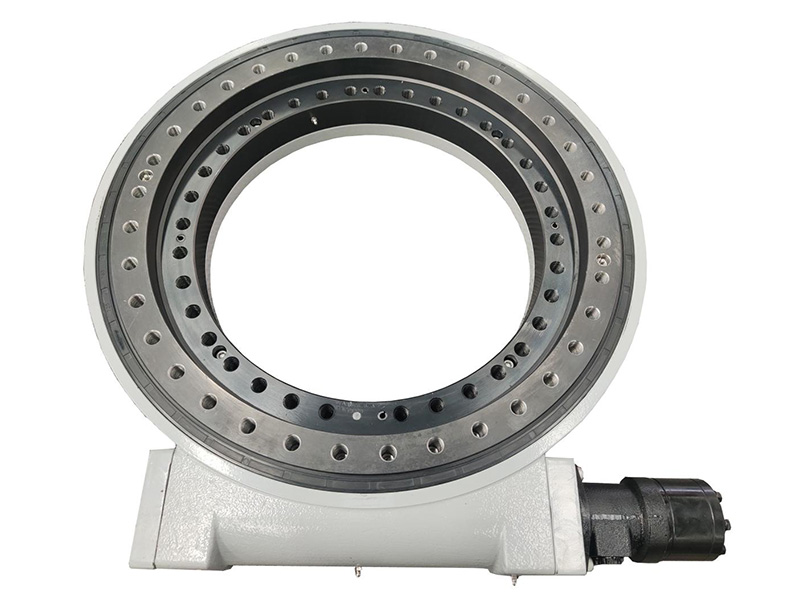

SE Série slewing drive comprises enclosed carcaça, Anel de Orientação, worm and support peças and it is designed to handle axial, radial and titling moment loads. Hydraulic motor or electric motor can be mounted as power source and drives the engrenagem units to rotate clockwise and anticlockwise.
Using Anel de Orientação as the key component, Acionamento de Orientação can handle heavy axial and Momento de Inclinação loads and Características simple installation, Manutenção fácil, and compact Tamanho.
SE Série Acionamentos de Orientação are amplamente utilizado em a variety of machines:
- Solar tracking devices
- Aerial work platforms
- Truck mounted cranes
- Forestry machinery
- Turntables
- Coal Furação machines

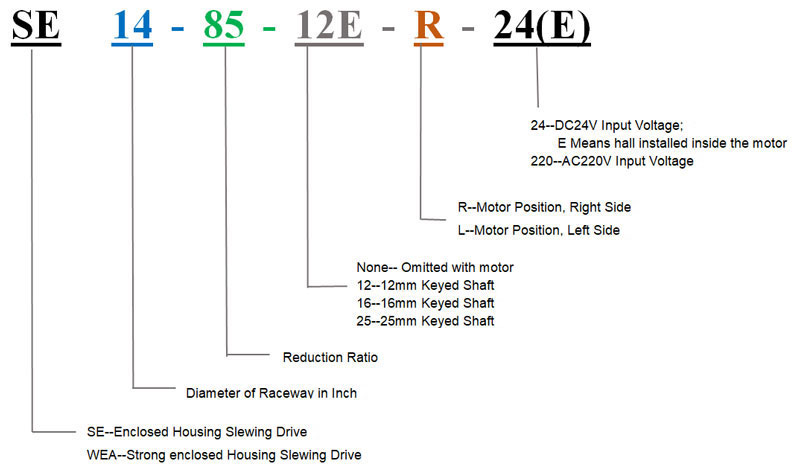

| Modelo | |
|
|
|
|
|
|
|
|
| Rated Output Torque (kN.m) |
0.4 | 0.6 | 1.5 | 6.5 | 7.5 | 8 | 10 | 15 | 18 |
| Momento de Inclinação Torque (kN.m) |
1.1 | 3 | 5 | 33.9 | 54.3 | 67.8 | 135.6 | 203 | 271 |
| Carga Axial (kN) | 30 | 45 | 133 | 338 | 475 | 555 | 976 | 1598 | 2360 |
| Carga Radial (kN) | 16.6 | 22 | 53 | 135 | 190 | 222 | 390 | 640 | 945 |
| Holding Torque (kN.m) | 2 | 5.5 | 10.4 | 38.7 | 43 | 48 | 72.3 | 105.8 | 158.3 |
| engrenagem Ratio | 62:1 | 62:1 | 73:1 | 61:1 | 78:1 | 85:1 | 102:1 | 125:1 | 150:1 |
| Tracking Precision | ≤0.200 | ≤0.200 | ≤0.200 | ≤0.200 | ≤0.200 | ≤0.200 | ≤0.150 | ≤0.150 | ≤0.150 |
| Self-locking engrenagems | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes |
| Peso (kg) | 12 | 20 | 23 | 49 | 61 | 64 | 105 | 149 | 204 |
Our produto range includes Rolamentos de Precisão in dimensions from Ø 100 mm to Ø 1490 mm.
-
Horizontal Installation
In solar Aplicações, it is recommended to mount the slewing drives upside down on the azimuth axis for better protection and to add protection for the elevation axis.
-
Vertical Installation
In solar Aplicações, it is recommended to install the slewing drives referanel to the attached drawing for better protection.
