Palier a bille a quatre points de contact

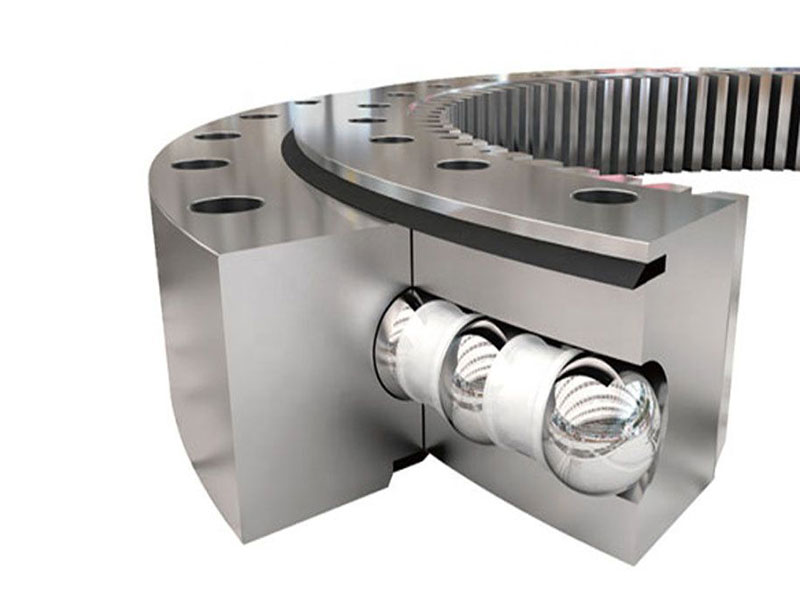

Palier a bille a quatre points de contact comprises an interieur Couronne et an exterieur Couronne. Caracterise par compact Conception, light Poids et Quatre points de contact Bille configuration, ce Couronne d'orientation est designed avec excellent dynamic Charge Capacite a handle axial, radial et tilting moment loads.
Quatre points de contact Bille Couronnes d'orientation sont particularly versatile et sont largement utilise dans cranes, lifting Equipement et Autres Ingenierie machinery.
- Diamètre extérieur: 602mm~4726mm
- Bille Diametre: 30mm~75mm
- Rated Charge: 129kN~3410kN
Palier a bille a quatre points de contact est comprised de an exterieur Couronne et an interieur Couronne dans integral structure or split structure. le two split Couronnes de paliers dans split structure sont bolted together before delivery. Usually cages or spacers peut etre found dans Quatre points de contact Bille paliers. dans addition, paliers dans full-filled Bille structure est used only pour large loads, thereby le full-filled Bille structure paliers Caracteristiques Bon loading Capacite et larger friction, le latter may result dans scratches on le contact balls.
- Range de external Diametre: 100 mm a 15000 mm
- Couronne material: 42CrMo / 50Mn/ C45
- Bille/Rouleau material: GCr15
- Cage material: steel 20 or ZL102 cast aluminum alloy
- Spacer material: nylon 6 / nylon 66
- Quenching hardness de raceway: HRC55-62

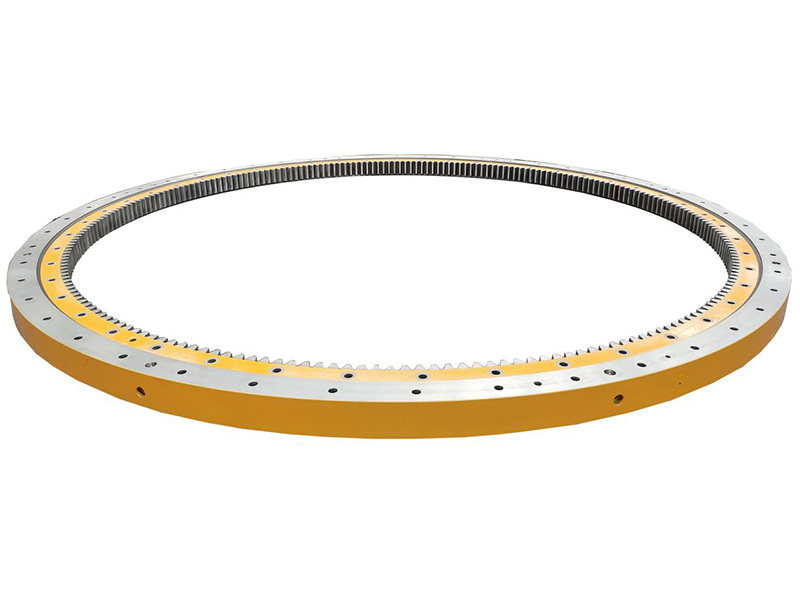

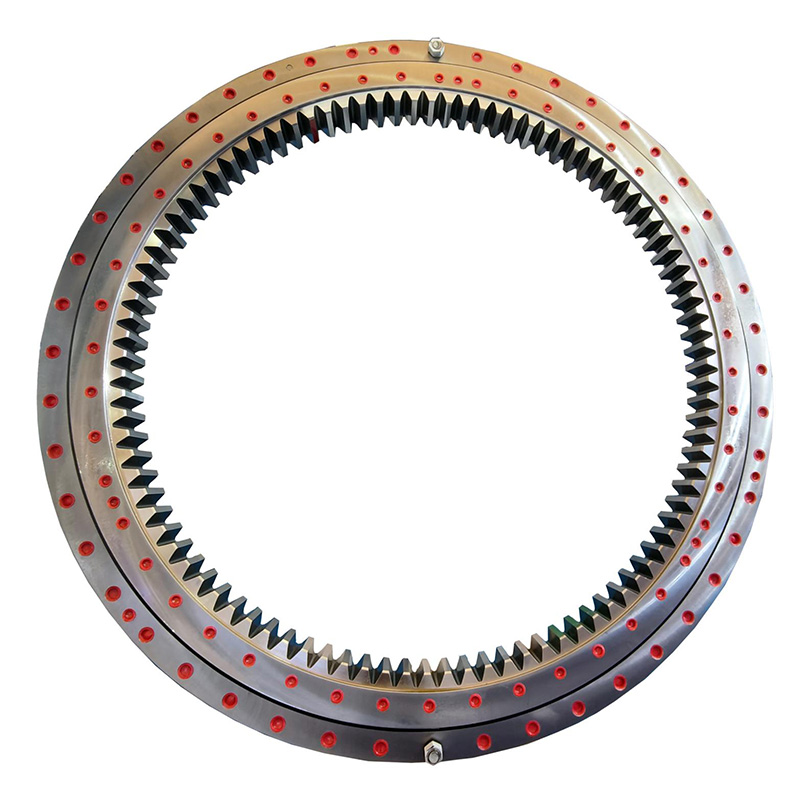

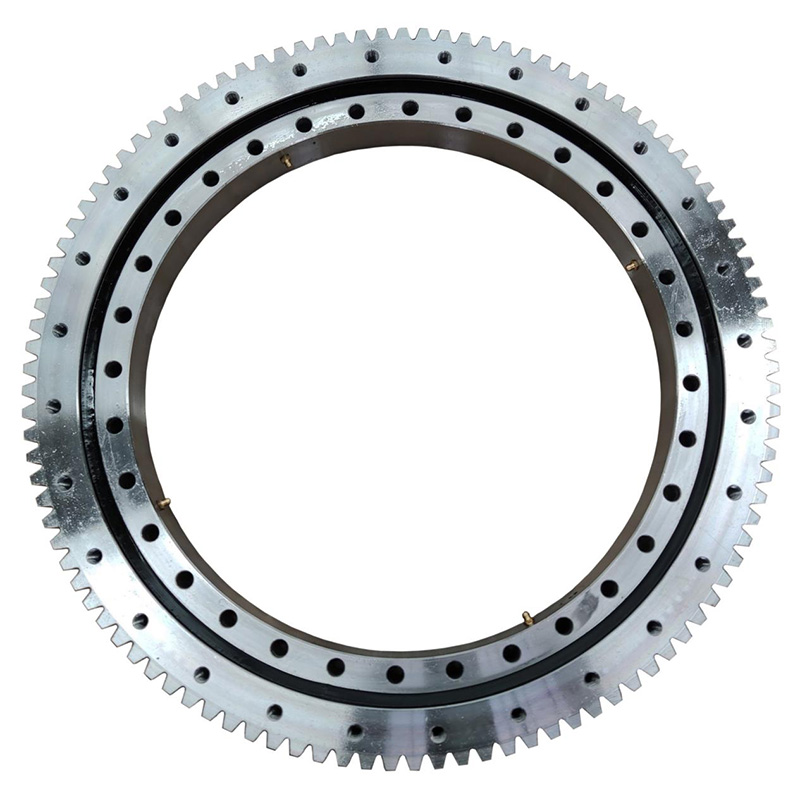

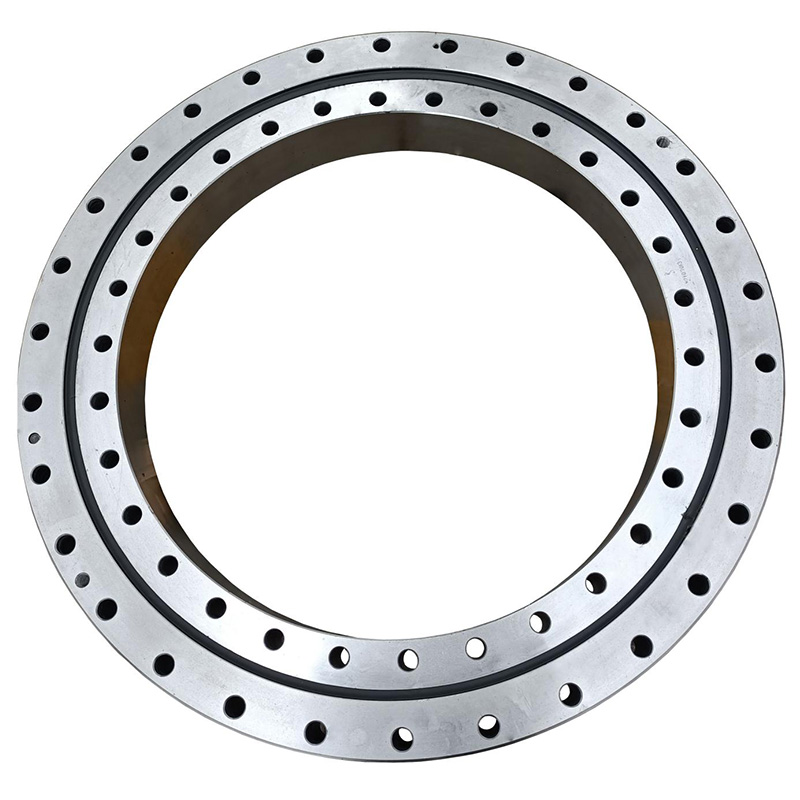

- Tooth type: no gear, pignon droit interne, Pignon droit externe
- Excavatrice
- Crane
- Rotary conveyor
- Port machinery
- Wind power generation
- Amusement facilities
- 1 interieur Couronne
- 2 exterieur Couronne
- 3 Seal
- 4 Spacer
- 5 Bille/Rouleau
le sealing de le Couronne d'orientation, on le one hand, est a prevent le leakage de filled grease, on le Autres hand, est a prevent le outside dust, impurities et moisture de invading into le exterior de le palier et affecting its work. le sealing Couronne de ZZ Couronne d'orientation est made de nitrile rubber material, qui est resistant a Haute temperature et corrosion.
le raceways de Couronne d'orientation palier sont quenched on le surface. Its quenching hardness est set at HRC55-62, ensuring its effective hardening depth.
Due a le need a transmit force, paliers d'orientation usually avons teeth on one de le Couronnes. le toothing est generally normalized or quenched et tempered. Depending on le application, le gears pouvons Aussi be full-tooth hardened or single-tooth inductively hardened. Single tooth inductively hardening peut etre divided into full tooth hardening et tooth foot (flanks et base) hardening.
Full tooth hardening
Tooth flanks et base hardening
Tooth flanks Hardening
Paliers personnalises
Notre équipe dédiée se tient à votre disposition pour vous apporter aide et expertise tout au long du processus. Que vous commandiez au sein de notre gamme standard de produits ou que vous recherchiez une solution sur mesure pour votre projet actuel, elle est prête à vous accompagner à chaque étape.
PlusTags
ZZ est un fabricant professionnel de paliers d'orientation et nous pouvons concevoir et fabriquer slew Couronne paliers, paliers de precision, entrainements d'orientation et Paliers personnalises pour construction, Ingenierie, Mines, marine, Chimique, Militaire, Eolienne, Equipement medical, et Nombreux Autres industries.
Grace a une equipe d'experts, des technologies de fabrication avancees et un systeme strict de gestion de la qualite, ZZ est en tete dans la R&D de paliers d'orientation, qui sont concus avec une construction rationnelle, un poids leger, une bonne capacite de charge et une polyvalence elevee. le paliers’ diameters range de 200 a 15000mm et le Precision covers PO, P6 et P5 Classe. Maintenant, nous pouvons Fabrication CCS, ABS, BV, GL et Autres Certifie paliers.
nous adhere a le business principle de “Qualite et Integrite” et nous’ll keep providing outstanding paliers et superior services a serve global customer.
