Palier d'orientation a bride

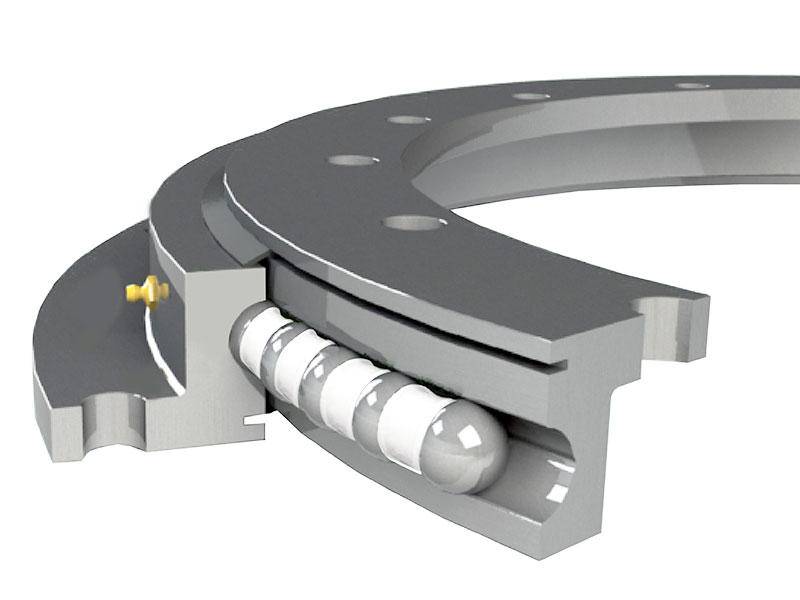

le Quatre points de contact Bille Couronne d'orientation avec flange est designed et manufactured a accommodate more applications. ce Couronne d'orientation does not avons teeth, et le interieur et exterieur Couronnes sont A bride. It belongs a le light series de paliers d'orientation. Caracterise par flanges on le exterieur Couronne, le paliers d'orientation make le axial positioning simple.

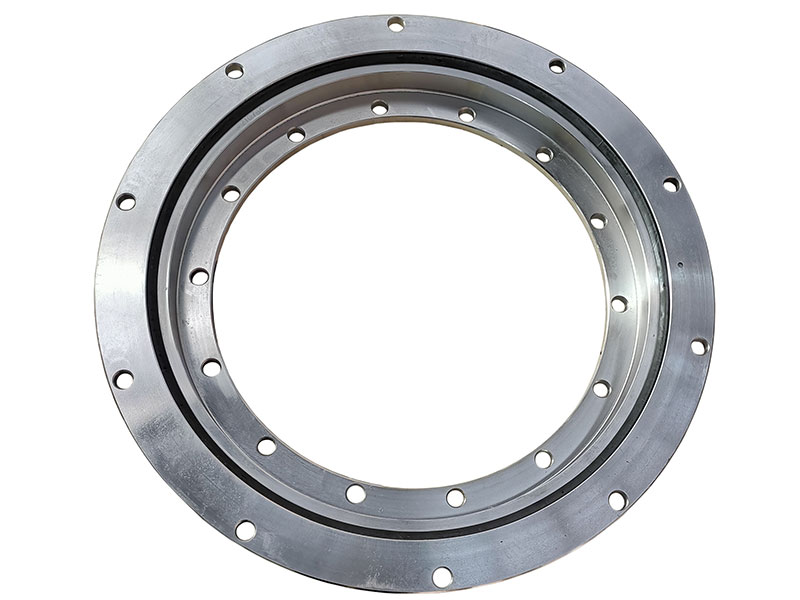

A bride Couronne d'orientation est same dans structure avec Autres paliers d'orientation, Caracterise par light Poids et flexibility. There est a L-shape fringe on le exterieur or interieur Couronne de A bride paliers d'orientation, resembling a flange. que est why it est called A bride Couronne d'orientation.
Designed without palier seat, le Bille Couronne d'orientation becomes more economical. dans order a obtain le low friction torque, Haute rigidity et Bon rotation Precision de le palier, a steel Bille avec a small exterieur Diametre est used. Adopting hollow shafts ensures light Poids et wiring space. A bride paliers d'orientation mainly bear radial loads, et they pouvons Aussi bear radial et axial loads at le same time.
- Range de external Diametre: 100 mm a 15000 mm
- Couronne material: 42CrMo / 50Mn/ C45
- Bille/Rouleau material: GCr15
- Cage material: steel 20 or ZL102 cast aluminum alloy
- Spacer material: nylon 6 / nylon 66
- Quenching hardness de raceway: HRC55-62
- Tooth type: no gear, pignon droit interne, Pignon droit externe
- Food processing machinery
- Filling machinery
- Recycling machinery

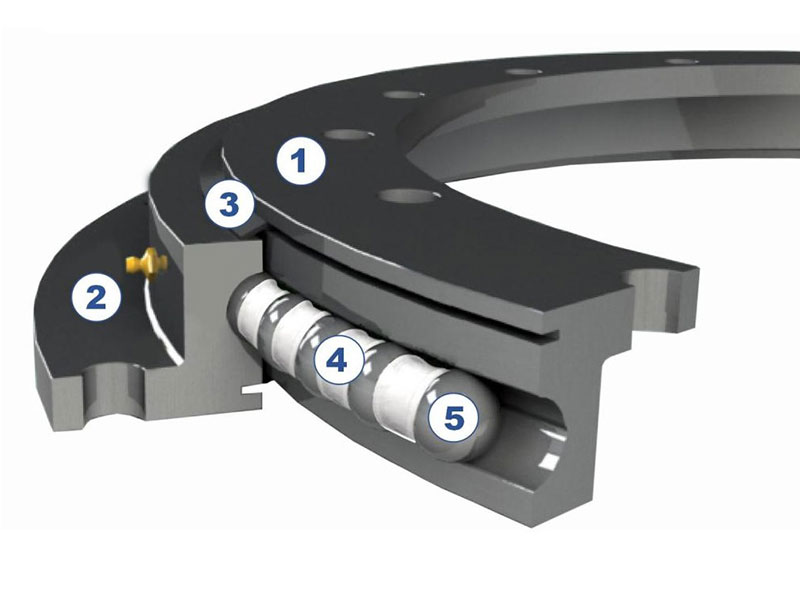

- 1 interieur Couronne
- 2 exterieur Couronne
- 3 Seal
- 4 Spacer
- 5 Bille/Rouleau
le sealing de le Couronne d'orientation, on le one hand, est a prevent le leakage de filled grease, on le Autres hand, est a prevent le outside dust, impurities et moisture de invading into le exterior de le palier et affecting its work. le sealing Couronne de ZZ Couronne d'orientation est made de nitrile rubber material, qui est resistant a Haute temperature et corrosion.
le surface de palier raceways est quenched et le quenching hardness est HRC55-62, set a ensure its effective hardening depth.

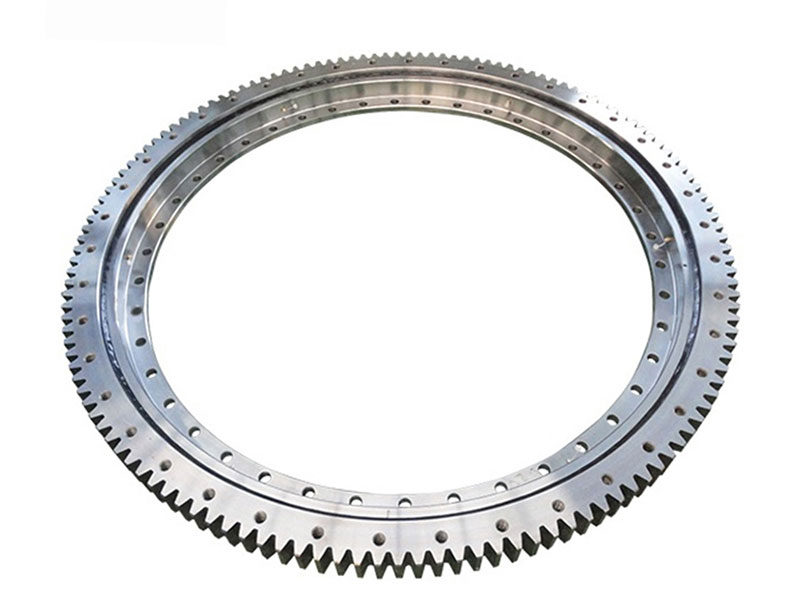

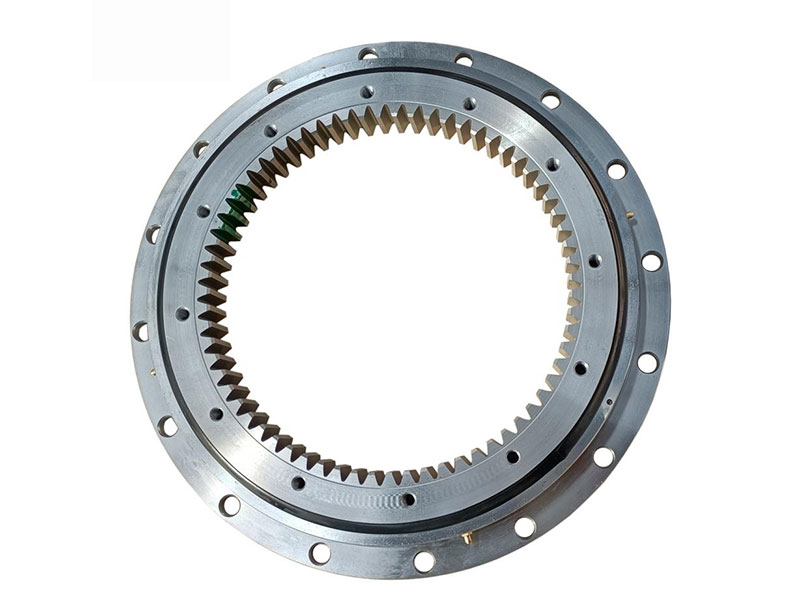

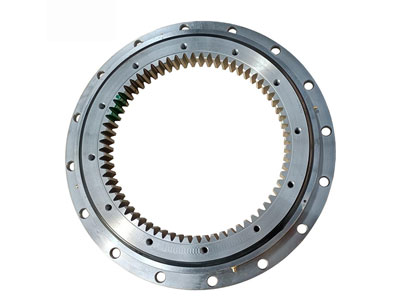

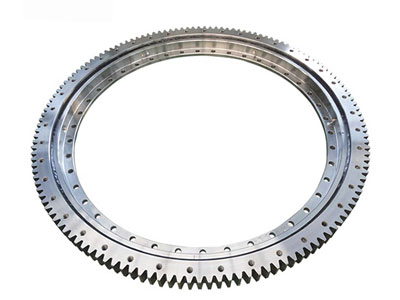

Due a le need a transmit force, paliers d'orientation usually avons teeth on one de le Couronnes. le toothing est generally normalized or quenched et tempered. Depending on le application, le gears pouvons Aussi be full-tooth hardened or single-tooth inductively hardened. Single tooth inductively hardening peut etre divided into full tooth hardening et tooth foot (flanks et base) hardening.
Full tooth hardening
Tooth flanks et base hardening
Tooth flanks Hardening
Paliers personnalises
